浪涌up值怎么确定大小？浪涌保护器up值是大好还是小好？
去年雨季，某科技公司数据中心突然断电，事后排查发现，机房核心服务器因浪涌损坏——而保护服务器的浪涌保护器（SPD）明明处于正常工作状态。进一步检测显示，该SPD的UP值（电压保护水平）为1.8kV，远超服务器1.5kV的冲击耐受电压（Uimp），浪涌发生时，SPD虽导通却无法将电压降至安全范围，最终击穿服务器电源模块。这起事故暴露的，正是浪涌UP值选型的核心问题：选大还是选小？怎么确定才合规？

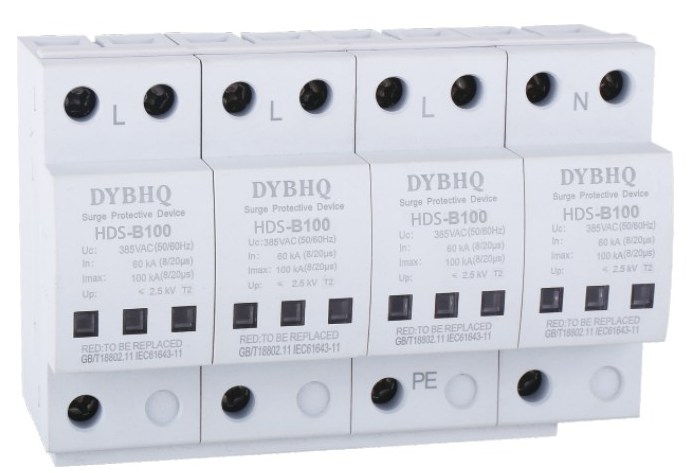

一、先搞懂：浪涌UP值到底是什么？
在讲“怎么确定”前，必须先明确UP值的核心定义——UP值是浪涌保护器在规定测试条件下（如通过额定放电电流In），其两端产生的最高电压值。简单说，它相当于SPD的“电压门槛”：当浪涌电压袭来时，SPD会迅速导通，将电压钳位在UP值以内，再传给后端设备。比如UP值=1.2kV的SPD，能把超过1.2kV的浪涌电压“压”到1.2kV，确保后端设备只承受这个安全电压。
这里要区分两个易混淆的概念：UP值≠标称电压（Un）。标称电压Un是SPD适配的系统电压（如220V民用系统选Un=275V的SPD），而UP值是SPD能提供的“最高保护电压”，二者没有直接大小关系，却共同决定SPD的保护能力——Un决定SPD是否适配电路，UP值决定保护效果好不好。
二、浪涌UP值怎么确定？3个核心依据，缺一不可
UP值的确定不是“拍脑袋选数值”，而是基于“后端设备耐受能力”“SPD安装位置”“浪涌电流等级”的系统计算，核心是“让UP值小于设备能承受的最大电压”，同时适配实际工况。
1.核心依据：后端设备的“冲击耐受电压（Uimp）”
这是确定UP值的“第一道红线”——UP值必须小于等于设备的冲击耐受电压Uimp，且需预留10%-20%的安全裕量。因为设备标注的Uimp是理想工况下的最大值，实际使用中受温度、老化等影响，耐受能力可能下降，预留裕量能避免意外。
2.关键变量：SPD的“安装位置”（防护层级）
SPD通常分三级安装（总配电箱、楼层配电箱、设备前端），不同位置的浪涌电流大小不同，UP值要求也不同，需遵循“越靠近设备，UP值越小”的原则：

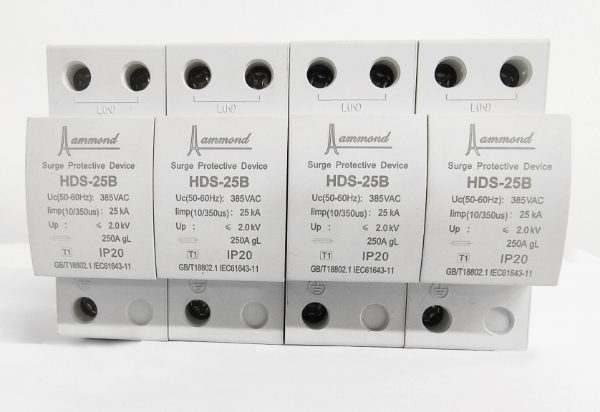

第一级（总配电箱，如小区配电房）：需应对直击雷或远处感应的大电流浪涌（通常In=20-40kA），此时优先保证SPD能“扛住大电流”，UP值可稍高，一般选1.8-2.5kV；
第二级（楼层/车间配电箱）：浪涌电流已被第一级削弱（In=10-20kA），需进一步降低电压，UP值选1.2-1.8kV；
第三级（设备前端，如服务器机柜、PLC控制柜）：浪涌电流最小（In=5-10kA），但需精细保护，UP值必须最小，选0.8-1.2kV。
这就像“防洪闸”：第一道闸（总配电箱）先挡大洪水（大电流），允许少量水流（稍高电压）通过；第二道闸再减流降压；第三道闸（设备前端）彻底把水位（电压）降到安全线。若所有位置都用UP=0.8kV的SPD，第一级SPD可能因扛不住大电流直接烧毁，反而失去保护。
3.补充依据：SPD的“额定放电电流（In）”
UP值与SPD的额定放电电流In存在关联：相同型号的SPD，In越大，UP值可能略有上升。比如某品牌SPD，In=10kA时UP=1.2kV，In=20kA时UP=1.5kV——因为更大的电流通过SPD时，其内部元器件（如压敏电阻）的电压降会略有增加。
因此确定UP值时，不能只看“小”，还要匹配In：若总配电箱需要In=30kA的SPD，即使想要UP=1.2kV，市场上也难找到此类产品（多数In=30kA的SPD UP值在1.8-2.0kV），此时需接受稍高的UP值，再通过下级SPD进一步降压，而非强行追求小UP值导致In不足。
三、浪涌UP值是大好还是小好？没有绝对答案，“匹配”才是关键
很多人会问“选UP=1.0kV还是2.0kV？”，其实没有“绝对的好与坏”，只有“合适与不合适”，需结合保护目标权衡利弊。
1.UP值小的好处与局限：保护精细，但成本高、耐受能力弱
好处：保护效果更优——UP值越小，传给设备的电压越低，尤其适合精密设备。比如数据中心服务器用UP=1.0kV的SPD，能将浪涌电压控制在极低水平，几乎不会损坏硬盘或主板。
局限：两个“短板”：
成本更高：UP值越小的SPD，对元器件（如高品质压敏电阻、气体放电管）的要求越高，价格通常是普通SPD的2-3倍；
耐受电流（In）通常较小：多数UP≤1.2kV的SPD，In在5-15kA之间，无法承受总配电箱的大电流浪涌，若装在第一级，易因电流过大烧毁。
2.UP值大的好处与风险：成本低、耐流强，但保护不足

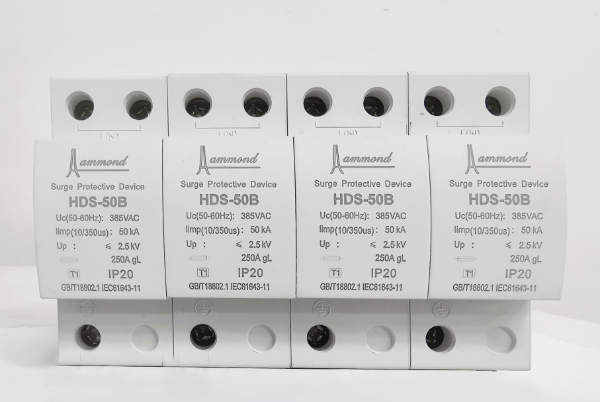

好处：适配大电流、成本低——UP值稍高的SPD（如1.8-2.5kV），In通常能达到20-40kA，适合第一级保护，且价格仅为小UP值SPD的1/3-1/2，适合大规模安装（如小区配电房、工厂总配电箱）。
风险：保护不足，设备易损坏——若将大UP值SPD用于精密设备前端，会超过设备Uimp。比如给Uimp=1.5kV的PLC装UP=2.0kV的SPD，浪涌时电压会突破设备耐受极限，导致芯片击穿。
3.正确做法：分级配合，扬长避短
解决“大小矛盾”的最佳方案是三级SPD配合，让不同UP值的SPD各司其职：
第一级（总配电箱）：用In=20-40kA、UP=1.8-2.5kV的SPD，先拦截大电流浪涌，将电压降至2.0kV左右；
第二级（楼层配电箱）：用In=10-20kA、UP=1.2-1.8kV的SPD，进一步将电压降至1.5kV以内；
第三级（设备前端）：用In=5-10kA、UP=0.8-1.2kV的SPD，最终将电压钳位在设备安全范围内。
这种搭配既保证了第一级能扛住大电流，又通过后两级精细降压，兼顾了“耐流性”和“保护性”，是目前行业公认的最优方案。
选型前先查设备手册，确定Uimp；再根据安装位置确定所需In；最后在“UP值≤Uimp×80%”的前提下，选择匹配In的SPD型号。记住：浪涌保护是系统工程，UP值只是其中一环，只有层层配合、科学选型，才能真正抵御浪涌风险。想要获取更多防雷相关内容，欢迎点击浪涌保护器进行了解！
