500kv高压线一般架几根线？500kv高压线接地网范围
500kV输电线路作为我国骨干电网的重要组成部分，其设计蕴含着丰富的工程技术智慧。500kV线路的外在结构和接地系统，直接关系到电网在恶劣天气条件下的安全稳定运行。今天，我们就来深入探讨500kV高压线的导线配置与接地网范围。
01.500kV输电线路的导线配置
观察过500kV高压输电线路的人会注意到，它每相不是一根简单的电线，而是由多根导线组合而成。这种设计在行业中称为“分裂导线”结构。每相导线采用四分裂结构，即每相由四根分导线构成，呈正方形布置，分裂间距一般为450-500毫米。这种设计主要为了解决高压输电中的两大技术难题：电晕放电和趋肤效应。当电压达到500kV级别，若使用单根导线，导线表面电场强度会极强，易使周围空气电离，产生电晕放电。电晕不仅导致电能损耗，还会产生电磁干扰和可听噪声。采用分裂导线相当于增大了导线的等效直径，能有效均匀电场分布，降低表面电场强度。与单根导线相比，四分裂导线能使线路的输送能力提高约21%。此外，交流电传输存在“趋肤效应”，电流会主要集中在导体表面流动。分裂导线相比单根粗导线能更有效利用材料，降低电阻损耗。
02.分裂导线与间隔棒的作用

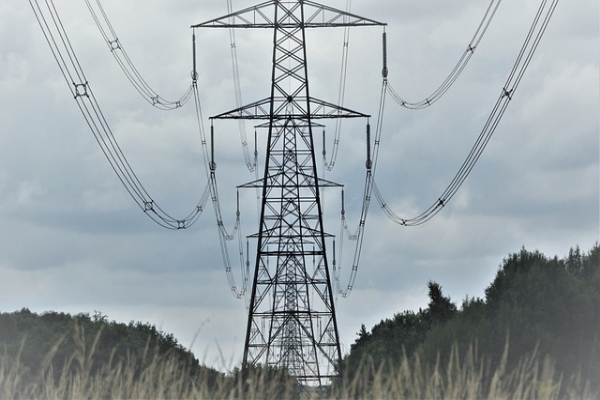

在500kV输电铁塔上，我们能看到三相交流电的导线，每相由四根分导线组成，因此总共是12根主线。此外，铁塔顶端通常还有两根避雷线（地线），用于防雷保护。分裂导线的每根分导线不是独立工作的，它们是一个协同系统。为了防止这些并列的导线在风荷载作用下相互碰撞摩擦，需要安装专门的间隔棒。间隔棒是分裂导线系统中的关键组件，它能保持各分导线之间的相对位置，防止导线鞭击、碰撞，同时减少次档距振动带来的危害。次档距振动是分裂导线面临的一个特殊问题——当风吹过导线时，会在导线后方形成涡流，引起导线振动。这种振动会导致导线在间隔棒线夹处疲劳断股，因此需要合理设计间隔棒的安装位置和数量。选择四分裂配置是技术经济比较的结果。500kV线路若采用更多分裂数（如六分裂），可进一步提高输送能力，但也会增加线路成本和结构复杂性。四分裂在输送容量与成本间取得了良好平衡。
03.500kV接地网的设计原则
500kV变电站和线路的接地网不是简单的金属棒插入地下，而是一个复杂的系统。接地网的主要功能包括：提供故障电流返回通道、确保保护设备正确动作、防雷保护、保证人身安全。对于500kV设施，接地网通常采用网格式布置。根据相关技术规范，500kV升压站水平主地网应采用8m×8m的等方格布置，接地网外边缘应闭合，外边缘各角应做成圆弧形，圆弧半径不小于均压带间距的一半。接地网材料选择有严格标准。500kV设备和主变、厂变及启动备用变压器的接地线一般采用-80×8热镀锌扁钢，其他电气设备接地则采用-60×6镀锌扁钢。这些材料必须耐腐蚀，导电性好。接地电阻值是衡量接地网性能的关键指标。一般要求500kV变电站的接地电阻小于0.5欧姆，但在土壤电阻率较高的山区，达到这一要求可能需要较大的接地网面积或采用柔性接地体降阻。
放眼未来，随着材料科学和施工技术的进步，500kV输电线路将继续向更安全、更经济、更环保的方向发展。而接地网作为电力系统“隐形卫士”，其智能监测与状态评估将是未来技术发展的重要方向。想要获取更多防雷相关内容，欢迎拨打咨询热线进行了解！
