逆变电路的基本作用是什么？逆变电路的工作原理

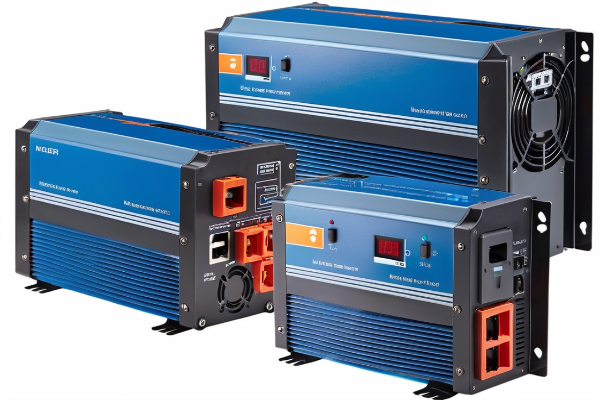

随着电力电子技术的发展，逆变器在各种应用领域中扮演着越来越重要的角色。从家用电器到工业自动化设备，再到可再生能源系统，逆变器都发挥着关键的作用。本文旨在深入探讨逆变电路的基本作用以及其工作原理。
一、逆变电路的基本作用是什么？
逆变电路的主要功能是将直流电（DC）转换为交流电（AC）。这种转换过程对于许多现代电子设备和系统至关重要，因为它们往往需要特定频率和电压的交流电源来运行。逆变电路的应用范围广泛，包括但不限于：
-不间断电源（UPS）：确保在电网停电时计算机和其他敏感电子设备能够继续正常工作。
-太阳能光伏系统：将太阳能电池板产生的直流电转换成与公共电网兼容的交流电。
-电动汽车充电站：部分快速充电设施使用逆变技术来提供高效稳定的充电服务。
-电机驱动：用于控制电动机的速度和方向，常见于空调、冰箱等家用电器及各类工业机械中。
二、逆变电路的工作原理
逆变电路的核心在于通过开关器件的适时导通与关断来实现电流方向的变化，从而模拟出正弦波形或其他所需的交流信号。下面我们将分步骤介绍典型的单相全桥逆变器是如何工作的。
1.基本结构
一个简单的全桥逆变器由四个功率半导体开关（如IGBT或MOSFET）、输入滤波电容以及输出LC滤波器组成。其中两个开关位于上臂，另外两个则处于下臂位置。当正确配置这些开关的状态时，即可产生所需极性的输出电压。
2.工作模式
-正半周期：在此阶段，左上角和右下角的开关同时导通，而其余两个保持关闭状态。这样就形成了从直流电源正端经由负载返回负端的电流路径，使得负载两端获得正值电压。
-负半周期：接着，右上角和左下角的开关被激活，其他两个开关断开。此时电流流向反转，负载上的电压变为负值。
-脉冲宽度调制（PWM）：为了生成更加平滑接近理想正弦波的输出波形，实际应用中通常采用PWM技术。即通过对每个开关进行高频次地开启/关闭操作，并精确控制占空比，以调节平均输出电压水平，进而逼近目标波形曲线。
3.控制策略
-电压型逆变器：这类逆变器主要依赖于输出侧并联的大容量电解电容器来维持稳定的直流母线电压。控制器根据反馈信息调整各开关元件的动作时间，确保最终得到预期的交流输出特性。
-电流型逆变器：与此相反，电流型逆变器则是通过串联大电感来稳定直流环节中的电流。它更适合于那些对动态响应速度要求较高的场合，比如高性能伺服驱动系统。
三、逆变器设计考虑因素
在设计逆变电路时需要综合考量以下几个方面：
-效率：选择低损耗且散热性能优良的开关元件有助于提高整体工作效率。
-可靠性：合理布局PCB走线、加强EMI抑制措施以及设置过压/过流保护机制都是保证长期稳定运行的关键所在。
-成本效益：平衡性能需求与制造成本之间的关系，寻找最优解。
-电磁兼容性：采取适当屏蔽手段减少对外界环境的影响，同时也需防止外部干扰进入内部电路。
逆变电路作为连接直流与交流世界的桥梁，在现代社会中发挥着不可替代的作用。通过对其基本作用及工作原理的理解，我们可以更深刻地认识到这项技术背后所蕴含的巨大潜力及其广泛的应用前景。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
