变电站接地怎么处理？变电站避雷器接地怎么做？
变电站作为电力系统的枢纽节点，其接地系统不仅是设备安全运行的物理基础，更是保障电网稳定与人员生命安全的最后一道防线。接地处理与避雷器接地并非简单的“埋铁入地”，而是涉及电磁暂态、热稳定校验与等电位联结的复杂系统工程。深入理解其处理逻辑与工艺规范，是构建高可靠性变电站的核心前提。

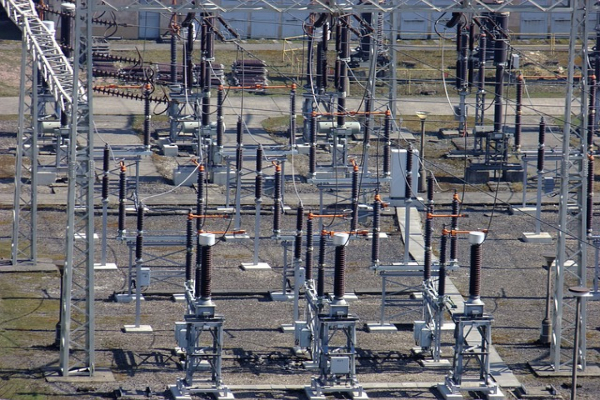

一、变电站接地系统的故障处理与改造逻辑
变电站接地系统的处理，需建立在精准诊断与科学改造的双重基础上。当接地电阻超标或出现接地故障时，盲目增加接地极往往治标不治本，必须遵循“检测-评估-改造-验证”的闭环逻辑。
故障处理的首要环节是全面检测与状态评估。需采用三极法或变频法测量全站及关键设备接地电阻，绘制等电位图以识别高阻点；同时开挖抽查导体腐蚀程度与连接点状态，评估截面损失率；还需通过温纳四极法分层测量土壤电阻率，为降阻设计提供地质依据。对于老旧变电站，热稳定校核与均压性能分析不可或缺，需验证现有接地网导体截面能否承受最大入地短路电流，以及跨步电压、接触电压是否满足安全限值。
改造方案的制定需基于检测数据，利用cdegs等专业软件进行电磁场仿真，优化网格密度与垂直接地极布置。在材料选择上，推荐采用镀锡铜覆钢绞线或纯铜绞线作为水平导体，埋深不低于0.8m，网格尺寸控制在10m×10m以内，重要区域需加密至5m×5m；垂直接地极宜选用铜覆钢棒或离子接地极，长度2.5m-3m，间距不小于2倍长度。对于高土壤电阻率区域，可实施深井接地（深度＞20m）、浇灌柔性接地体或外引接地等综合降阻措施。
主设备接地改造需遵循差异化原则：变压器中性点应至少双点接地，本体采用对角两点接地；gis/hgis外壳需多点接地并做好法兰跨接；构架与避雷针应设置独立接地引下线并就近接入主网。改造完成后，必须进行接地电阻复测、导通性测试（连接点电阻≤50mω）及接触/跨步电压测量，确保各项指标符合dl/t 621等标准要求，方可恢复供电。

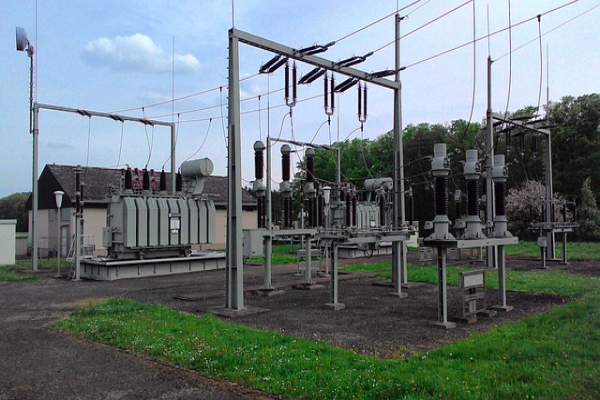

二、变电站避雷器接地的工艺规范与安全要点
避雷器接地是防雷保护体系的关键环节，其工艺质量直接决定过电压防护的有效性。避雷器接地的核心要求可概括为“短、直、近、牢”，即接地引线短而直、连接点就近可靠、接地电阻达标、机械连接牢固。
在接地引线设计上，必须严格控制引线长度与电感。避雷器接地引下线应短而直，避免弯折与盘绕，以减少雷电流通过时的电感压降。引线截面需满足热稳定要求，铜芯绝缘导线不小于35mm²，铝芯导线不小于50mm²。对于10kv及以下电压等级，避雷器接地电阻一般要求不大于10Ω；当与主接地网共用时，需按更严格的标准（如≤4Ω或≤1Ω）控制，确保雷击电位能有效均衡。
安装位置与连接方式需遵循“就近原则”。避雷器应尽量靠近被保护设备安装，高压侧避雷器需与变压器低压侧中性点及金属外壳连接后共同接地，形成联合接地体。柱上断路器两侧避雷器应使用不小于35mm²铜芯绝缘导线短接后连接接地装置，接地电阻值不大于10Ω。所有连接点必须采用放热焊接或专用压接工艺，严禁“钩挂”或“缠绕”等不可靠连接方式，并做好防腐处理。
对于带间隙氧化锌避雷器，需特别注意间隙配合与接地完整性。避雷器底部应通过引弧环或引弧棒与线路柱式瓷绝缘子并联安装，下端与绝缘子底部连接并与接地极相连，确保雷击时间隙能可靠击穿、工频续流能可靠熄灭。同时，避雷器瓷件与防爆片需保持完好，端子与底座无锈蚀痕迹，安装时瓷套与固定抱箍之间应加装垫层，避免机械应力损伤。
三、接地系统的运维与全生命周期管理
接地系统的可靠性依赖于全生命周期的精细化管理。需建立定期检测机制，每年至少使用高精度接地电阻测试仪测量一次接地电阻，雷雨季节前需复测并记录数据趋势；同时定期检查接地体腐蚀、连接点紧固情况，及时更换失效部件。对于高可靠性变电站，可部署在线监测系统，实时监测接地电阻与导通性变化，实现故障预警。
变电站接地与避雷器接地的处理，本质是对电磁暂态过程与等电位联结的精准控制。唯有将科学检测、规范施工与精细运维相结合，才能真正筑牢变电站的安全防线，为电网稳定运行提供坚实保障。想要获取更多防雷相关内容，欢迎拨打咨询热线进行了解！
