配电柜浪涌保护器怎么选型？浪涌保护器选择与使用
在现代电气与电子系统中，雷电感应、电网操作过电压及外部浪涌是造成设备故障甚至引发火灾的主要诱因。浪涌保护器（SPD）作为低压配电系统防雷的核心装置，其作用相当于电路系统的“智能泄洪闸”，通过限压泄流来抑制瞬态过电压。然而，SPD并非简单的“买大放小”，其选型与使用是一项需要结合防雷分区、系统电压及负载特性的系统性工程。
一、配电柜浪涌保护器的选型核心要素
SPD的选型必须严格遵循分级保护与参数匹配原则，以确保其在遭遇雷击或浪涌时能可靠动作并保护下游设备：
最大持续运行电压（Uc）
这是SPD选型的基础门槛。Uc是指SPD在不发生动作的情况下能长期承受的最高工频电压。在230/400V的低压配电系统中，考虑到电网电压的波动（通常会有10%~15%的偏差），Uc的选取必须留有安全裕度。例如，在TN-S系统中，相线与中性线间的Uc最小值通常要求≥275V。若Uc选取过低，SPD极易因电网正常波动而加速老化甚至发生热击穿；若选取过高，则会降低其对过电压的保护效能。
通流容量（Iimp、In与Imax）
通流容量决定了SPD“泄洪”的能力，需根据安装位置对应的防雷分区（LPZ）来精准匹配：

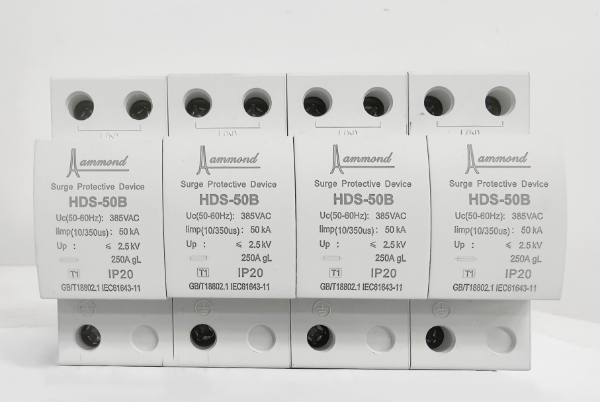

一级防护（Type 1/Class I）：通常安装在建筑物总配电柜进线处（LPZ 0/1区交界），用于泄放直击雷产生的巨大能量。其核心参数是冲击电流（Iimp），测试波形为10/350μs，模拟真实的雷电流能量传递。根据国家标准，第一类防雷建筑或总进线处，Iimp推荐值应≥12.5kA（每保护模式）。

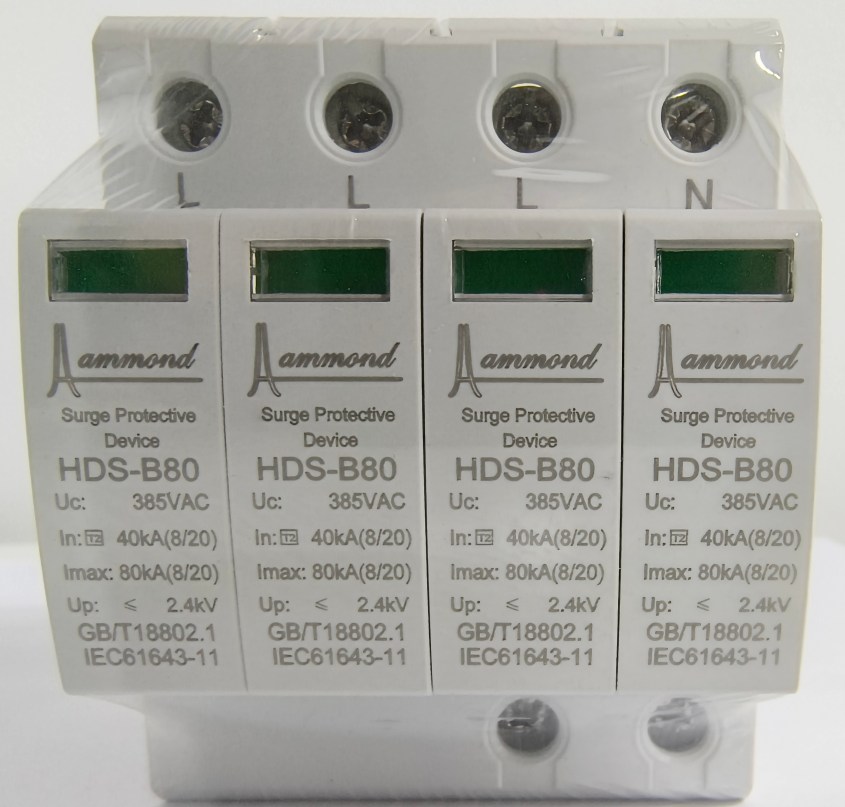

二级防护（Type 2/Class II）：安装在楼层分配电箱或设备控制箱，用于吸收残余浪涌及感应雷。其核心参数是标称放电电流（In）和最大放电电流（Imax），测试波形为8/20μs。工程实践中，分配电箱的In通常要求≥20kA，Imax≥40kA。
三级防护（Type 3/Class III）：设置在精密设备前端，用于精细钳位，通常作为二级防护的补充。
电压保护水平（Up）
Up衡量的是SPD在泄放浪涌电流时，其两端产生的残压峰值。这是下游设备实际承受的电压。选型时，Up必须低于被保护设备的额定冲击耐受电压（Uw），通常要求Up≤0.8Uw。在多级SPD配合使用时，各级的Up需呈递减关系（如一级2.5kV，二级1.5kV，三级1.0kV以下），以确保浪涌能量逐级衰减，不发生“能量反弹”。
系统接地形式匹配
SPD的内部接线模式必须与供电系统的接地形式（TN-S、TN-C、TT、IT）严格匹配。例如，在TN-S系统中，通常选用3+1或4P结构的SPD；而在TT系统中，由于中性线与地线独立，必须考虑N-PE模式的独立保护，以避免工频续流引发热击穿。
二、浪涌保护器的规范使用与工程落地
选对了SPD只是第一步，规范的安装与使用同样是保障防雷安全的关键环节。
后备保护与热脱扣：SPD本身并不是绝对安全的元件，在长期运行或遭遇超出其极限的浪涌时可能会短路失效。因此，SPD前端必须串联匹配的后备保护装置（如专用的SCB模块或熔断器/断路器），以防止SPD短路时引发配电系统火灾。优质的SPD还应具备热脱扣功能，当内部温度异常升高时能自动脱离电网。
连接导线的“凯文接线”原则：SPD的接线长度会直接影响其保护效果。根据电磁感应原理，导线越长，感应阻抗越大，叠加在残压上的额外电压就越高。因此，SPD的接地线及相线连接应尽量短且直，总长度严格控制在0.5米以内。
等电位连接与定期维护：所有SPD的接地端必须与建筑物的防雷接地系统做可靠的等电位连接。此外，SPD属于消耗型元件，其内部的压敏电阻等非线性元件会随着雷击次数和运行时间逐渐老化。工程上建议每年至少进行一次检测，当SPD的状态指示窗口变色或发出遥信报警时，必须立即进行更换。
配电柜浪涌保护器的选型与使用，是一个将理论参数与现场工况深度融合的过程。只有精准匹配电压、通流、残压等关键指标，并严格执行规范安装与定期维护，才能真正为电气系统构建起一道安全、可靠的防雷屏障。想要获取更多防雷相关内容，欢迎点击浪涌保护器进行了解！
