过电压保护器是什么？过欠压保护器防雷不？
在现代电气系统中，过电压威胁无处不在——从雷电感应到电网操作波动，均可能对设备造成不可逆损伤。为应对此类风险，过电压保护器与过欠压保护器被广泛采用。然而，二者在功能定位、技术原理及防护能力上存在本质差异。
一、过电压保护器：瞬态能量的“泄洪闸”
1.定义与核心功能
过电压保护器（Overvoltage Protector），通常指电涌保护器（SPD,Surge Protective Device），专用于抑制瞬态过电压（如雷电感应、开关操作浪涌）。其核心任务是在纳秒级时间内将高能量浪涌泄放入地，限制残压至设备耐受水平以下。
典型应用场景：
建筑物总配电箱（一级防护，In≥50kA）；
电子设备前端（三级精细防护，残压≤1kV）。
2.工作原理与技术构成
非线性元件协同：
压敏电阻（MOV）：响应时间≤25ns，钳位电压随电流增大而降低；
气体放电管（GDT）：通流容量大（可达100kA），但响应较慢（μs级）；
TVS二极管：用于信号线路，响应速度达ps级。
多级防护策略：
一级SPD泄放大电流，二级/三级逐级降低残压，形成梯度保护。
二、过欠压保护器：持续电压异常的“守门员”
1.功能定位与工作逻辑
过欠压保护器（Over/Under Voltage Protector,OVP）用于监测工频电压的长期偏离，当电压持续高于275V或低于160V（以220V系统为例）时，自动切断电源以保护设备。
核心特性：
响应时间：毫秒级（通常20~100ms），远慢于SPD的纳秒级响应；
保护对象：电机、压缩机等对电压稳定性敏感的设备；
安装方式：串联于相线，需配置旁路开关以实现自复位。
2.技术局限性
无法应对瞬态浪涌：
雷电浪涌持续时间仅数微秒，而OVP的机械继电器动作时间远超此阈值，无法有效拦截；
无能量泄放能力：
OVP仅执行断电操作，不提供低阻抗泄放路径，雷击能量仍会冲击后端设备。
三、防雷能力的本质差异

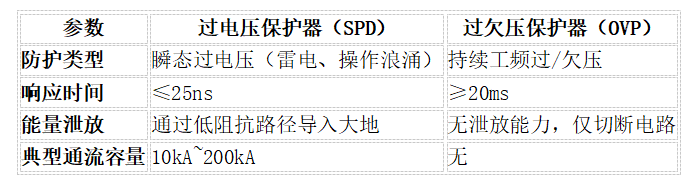

1.能量处理机制对比
2.防雷有效性验证
SPD的防雷认证：
符合IEC 61643-11标准，通过8/20μs和10/350μs波形测试；
OVP的防雷缺失：
无相关浪涌测试要求，国家标准GB/T 18494仅规定其工频电压保护性能。
四、协同防护的工程实践
1.分级配置原则
一级防护：总配电箱安装SPD（In≥50kA），泄放直击雷能量；
二级防护：分配电箱加装OVP，应对变压器故障引起的持续过压；
三级防护：终端设备前端部署精细SPD（In≥10kA），抑制残余浪涌。
2.典型接线方案
SPD接线：并联于相线与PE线之间，接地线长度≤0.5m；
OVP接线：串联于相线，输出端连接负载，需独立配置短路保护空开。
五、常见误区与选型建议
误区1：“OVP能替代SPD防雷”
纠正：OVP对雷电浪涌完全无效，必须依赖SPD泄放能量。
误区2：“SPD可解决所有电压问题”
纠正：SPD无法应对持续过压（如中性线断开导致的380V相电压），需OVP补充。
选型要点：
SPD：关注In、Imax、Up（残压）参数，优先选择带状态指示窗型号；
OVP：选择自复式结构，动作电压范围符合本地电网特性（如±10%）。
过电压保护器与过欠压保护器是电气安全体系中的“矛”与“盾”——前者以极速响应化解瞬态高能威胁，后者以稳健监测抵御持续电压异常。二者功能互补而非替代，在防雷设计中必须协同部署。唯有厘清技术边界、遵循规范配置，方能构建覆盖全电压风险场景的立体防护网络，真正实现“防雷无忧，用电安心”。想要获取更多防雷相关内容，欢迎点击浪涌保护器进行了解！
