变电站防雷保护装置有哪些？变电站防雷保护接地电阻要求
在电力系统安全体系中，变电站作为电网的核心枢纽，其防雷保护直接关系到千万级设备安全与区域供电稳定。然而，工程实践中常存在对防雷装置认知碎片化的问题：变电站的防雷保护是否仅依赖避雷针？接地电阻要求是否一刀切？

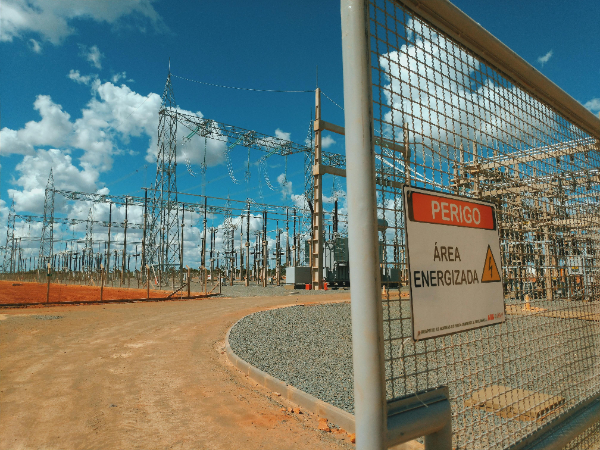

一、防雷保护装置：系统化协同，非单一元件
变电站的防雷绝非“装个避雷针”即可，而需构建多层次保护体系。核心装置包括：
接闪器（避雷针/避雷线）：
用于捕获雷电，但设计需遵循滚球法（IEC 62305-3）。500kV变电站通常在主控楼顶部、构架尖端设置避雷针（高度3-5m），而220kV及以上电压等级线路则采用架空避雷线（地线），其保护范围需覆盖进出线走廊。关键在于：接闪器仅是“捕手”，必须与后续装置无缝衔接，否则雷电流无法有效泄放。

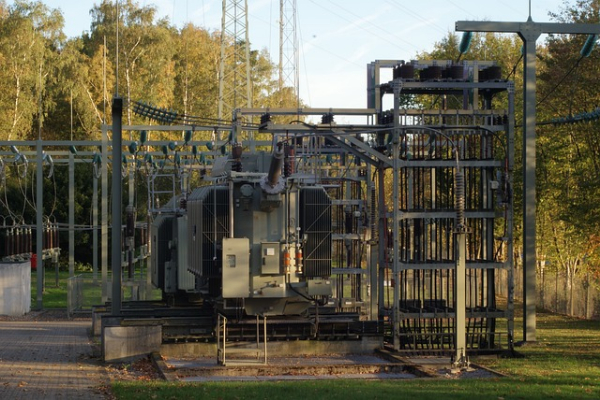

避雷器（MOA）：
作为设备级保护的核心，金属氧化物避雷器（MOA）安装于变压器、断路器等关键设备端。其作用是限制雷电过电压（如10kA/8μs冲击电流下残压≤100kV），避免绝缘击穿。
接地网与引下线：
接地网是防雷系统的“心脏”，由水平接地体（镀锌扁钢）和垂直接地极（铜包钢棒）构成环形网，埋深≥0.8m。引下线（≥4根）将接闪器与接地网连接，间距≤30m。接地网不仅是泄流通道，更是等电位基础——若网孔过大（＞10m×10m），雷电流局部过热将引发接地体熔断。
等电位连接装置：
金属构架、电缆桥架、设备外壳通过铜绞线（截面≥50mm²）与接地网连接，形成等电位网络。此设计可防止雷电流通过金属构件“窜入”设备。
二、接地电阻要求：量化标准背后的科学逻辑
接地电阻并非越低越好，而是需匹配变电站等级与运行风险。GB 50057-2010《建筑物防雷设计规范》明确量化要求，其科学依据在于雷电流泄放动力学：
深度解析：
接地电阻每增加1Ω，雷电流泄放路径的电压降（V=I×R）提升10kV。以500kV变电站为例，雷电流峰值100kA时，若接地电阻1Ω，局部电位升高达100kV，远超设备耐受极限（通常≤50kV）。因此，一类变电站要求≤0.5Ω，是通过实测数据验证的临界值——某500kV站实测接地电阻0.6Ω，雷击时保护间隙击穿，事故证明0.5Ω是安全阈值。
三、工程实践中的关键误区与验证
误区：接地电阻“越低越好”
实际上，电阻过低（如＜0.3Ω）会增加接地网腐蚀风险。规范要求基于安全与经济的平衡：500kV站接地电阻0.4Ω时，雷击泄流效率达98%，再降低无显著收益。
误区：仅关注接地电阻，忽略网孔结构
某220kV站接地电阻实测0.8Ω（达标），但因网孔过大（15m×15m），雷击时局部电位差高达35kV，导致电缆头绝缘击穿。规范要求网孔≤10m×10m，是为确保电流均匀分布。
变电站防雷保护装置的完整性与接地电阻的精准控制，是电网安全的刚性防线。接闪器、避雷器、接地网与等电位连接构成有机整体，接地电阻要求（一类≤0.5Ω、二类≤1Ω、三类≤5Ω）并非机械指标，而是基于雷电流物理特性的量化保障。任何简化设计（如仅满足接地电阻忽略网孔结构）都将埋下隐患。想要获取更多防雷相关内容，欢迎拨打咨询热线进行了解！
