电位器b10k什么意思？电位器a10k和b10k的区别
在电子工程领域，电位器是一种基础且关键的调节元件。其型号命名中的“B10K”或“A10K”看似简单，却蕴含着深刻的电路设计逻辑。本文将从阻值变化特性、应用场景及选型原则三个维度，系统解析B10K与A10K电位器的本质差异。
一、电位器B10K的定义与核心特性
1.命名规则解析
“B10K”中的“B”代表线性阻值变化特性（Taper），即阻值随旋钮旋转角度呈直线比例变化；“10K”表示标称阻值为10千欧姆（10kΩ）。这种命名方式源于IEC国际标准，与A型（对数特性）、C型（反对数特性）形成技术分类体系。
2.工作原理
线性电位器的电阻体通常采用碳膜或金属陶瓷材料，通过旋转触点改变输出端与固定端之间的有效电阻长度。这种线性特性使B10K电位器成为分压电路、传感器校准等场景的首选。
3.典型应用场景
工业控制：如PLC模拟量输入模块的量程调节。
电源管理：可调稳压器（如LM317）的输出电压设定。
仪器仪表：示波器垂直灵敏度旋钮的线性校准。
二、A10K与B10K的本质差异
1.阻值变化曲线对比
A10K（对数特性）：阻值变化遵循指数函数规律，初始旋转角度内阻值变化缓慢，后期加速上升。
2.人耳感知与音频工程中的特殊意义
A10K电位器的设计初衷源于人耳听觉非线性响应。实验表明，人耳对音量变化的感知与声压级（dB）呈对数关系。因此，在音频放大器中采用A10K电位器时，旋转10%的物理角度即可实现人耳可感知的音量提升，而B10K电位器需接近50%的旋转量才能达到相同效果。这种特性使A型电位器成为专业调音台、吉他音量控制的核心元件。
3.技术实现与成本差异
A10K制造工艺：需通过特殊刻蚀或梯度材料实现非线性电阻分布，成本较B型高30%~50%。
B10K工艺优势：标准化程度高，适用于大规模生产，价格更具竞争力。
三、选型策略与工程实践

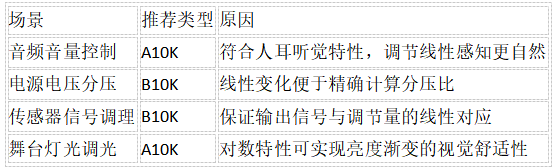

1.应用场景匹配原则
2.防误操作设计考量
在工业控制设备中，若误将A10K用于需线性调节的场景（如电机转速控制），可能导致初始阶段调节失效，或突然进入饱和区。因此，设计时应通过标识色环（A型通常为红色起始段）或机械限位（限制旋转角度）规避风险。
3.未来发展趋势
随着数字电位器（如DS1802）的普及，传统A/B型电位器的界限逐渐模糊。例如，数字电位器可通过软件编程实现任意阻值变化曲线，甚至动态切换A/B模式。但模拟电位器在手感反馈、抗干扰能力等方面仍不可替代，预计在未来10年内仍将占据主流市场。
A10K与B10K电位器的本质差异，折射出电子工程中“人因工程”与“物理规律”的深刻平衡。在选型时，需超越简单的阻值匹配，深入理解应用场景的物理特性。例如，在新能源汽车的DC-DC转换器中，选择B10K电位器调节输出电压时，必须考虑其温度系数（±100ppm/℃）对长期稳定性的影响。只有将元件特性与系统需求无缝衔接，方能构建可靠、高效的电子系统。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
