直流对地电阻一般大于多少？直流电阻和接地电阻的区别
在电气工程中，“直流对地电阻”和“接地电阻”是两个常被提及的参数，但它们的物理意义、应用场景及技术要求存在显著差异。本文将从直流对地电阻的典型数值、直流电阻与接地电阻的定义差异、测量方法及工程应用等方面展开分析。
一、直流对地电阻的典型数值与意义
1.直流对地电阻的定义
直流对地电阻是指直流电源系统中，带电导体与大地之间的绝缘电阻。其本质是衡量电路与地之间是否存在漏电或绝缘失效的指标。例如，在直流供电系统（如通信电源、UPS电源）中，若直流对地电阻过低，可能引发设备故障或人身触电风险。
2.典型数值范围
通信电源系统：直流对地电阻一般要求≥100kΩ（GB 50174-2017《数据中心设计规范》）。
工业直流系统（如PLC控制柜）：通常要求≥1MΩ，以确保信号传输的稳定性。
家用直流设备（如太阳能逆变器）：对地电阻需满足≥2MΩ（IEC 61727标准）。
3.技术要求与影响因素
绝缘性能要求：直流对地电阻越高，表示系统与地之间的绝缘性能越好；
环境温湿度：高温或高湿环境可能导致绝缘材料性能下降，需定期检测；
电缆老化：长期运行后，电缆绝缘层可能因氧化或机械损伤导致电阻降低。
二、直流电阻与接地电阻的区别

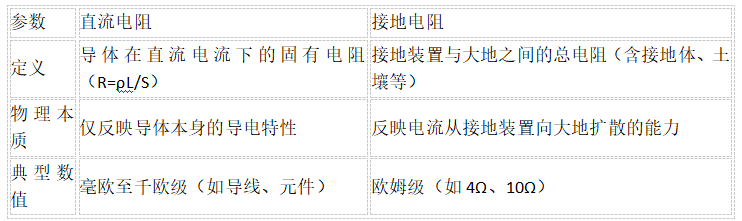

1.定义与物理本质
2.测量方法差异
直流电阻测量：
万用表法：适用于低阻值测量（如电缆电阻）；
电桥法：单臂电桥（1Ω以上）、双臂电桥（1Ω以下）；
四线制电压降法：消除引线电阻干扰，适用于高精度场景（如变压器绕组测试）。
接地电阻测量：
三线法：利用接地电阻测试仪（如Fluke 1625），通过辅助电极测量接地极与大地的阻值；
钳表法：无需断开接地线，直接夹住接地极测量（适用于已有接地系统的维护）。

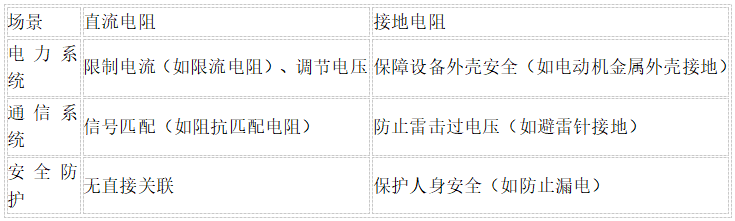

3.应用场景对比
三、直流对地电阻的工程应用与设计要点
1.典型应用案例
通信电源系统：
在-48V直流通信电源中，若直流对地电阻低于100kΩ，可能触发绝缘监测装置报警，需检查电缆绝缘层或更换老化部件。
太阳能光伏系统：
光伏阵列的直流对地电阻需大于1MΩ，否则可能因漏电导致逆变器停机或火灾风险。
2.设计与维护建议
选型原则：
根据系统电压等级选择绝缘材料（如聚乙烯、聚酰亚胺薄膜）；
对高可靠性场景（如数据中心），采用冗余接地设计（双接地极并联）。
定期检测：
使用绝缘电阻测试仪（如MegaOhm 1000）每年检测一次直流对地电阻；
若电阻值下降至设计值的50%，需立即排查原因（如电缆破损、接头氧化）。
3.常见误区与解决方案
误区1：直流对地电阻越大越好。
解决方案：过高的绝缘电阻可能导致静电积累（如通信设备），需通过接地或增加防静电涂层平衡。
误区2：接地电阻达标即可忽略直流对地电阻。
解决方案：两者需协同设计，例如在直流系统中，接地电阻过大会导致漏电流无法有效泄放，反而增加风险。
直流对地电阻与接地电阻虽名称相似，但其定义、测量方法及工程意义截然不同。直流对地电阻关注的是系统与地之间的绝缘性能，而接地电阻则反映电流向大地扩散的能力。在实际设计中，需根据应用场景选择合适的参数，并通过科学的测量与维护手段确保系统安全可靠。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
