监控防雷模块怎么接线？监控防雷模块应该放在哪里呢？
在安防监控系统中，雷电侵入是导致设备损坏和数据丢失的主要威胁之一。监控防雷模块作为核心防护装置，其接线方式和安装位置直接影响系统的防雷效果。本文将从接线技术要点与安装位置选择两个维度，进行介绍。
一、监控防雷模块的接线技术要点
监控防雷模块的核心功能是通过多级保护机制（如MOV+GDT组合）快速泄放雷电流，同时保障信号与电源的完整性。正确的接线是其发挥效能的前提，需遵循以下步骤与规范：
1.断电操作与安全准备
-断电验证：接线前必须切断电源，并使用验电笔确认无电。带电操作可能导致短路或人身伤害。
-工具准备：使用绝缘工具（如防静电镊子、绝缘胶带）及专用测试仪（如接地电阻测试仪、SPD功能检测仪），确保操作安全与精度。
2.电源线接线规范
-火线（L）与零线（N）：按颜色标识（红/棕为L，蓝/黑为N）接入防雷模块对应端子，避免相序错误导致保护失效。
-接地线（PE）：黄绿双色接地线必须可靠连接至接地系统，接地电阻需≤4Ω（GB 50034-2013）。若土壤电阻率较高，可采用柔性接地技术或深井接地。
-多级配合：电源防雷模块需分级安装（如第一级100kA+第二级40kA），确保雷电流逐级泄放，避免后级模块过载。
3.信号线接线策略
-模拟视频信号（同轴电缆）：
-芯线连接：将同轴电缆中心导体接入防雷模块的视频输入端（BNC接口），屏蔽层接地。
-阻抗匹配：防雷模块的插入损耗应＜0.3dB，避免信号衰减。
-数字网络信号：
-全线保护：8芯双绞线需全部接入防雷模块，屏蔽层单端接地（防止地环电流干扰）。
-PoE供电兼容：若摄像机支持PoE，需选用带PoE功能的防雷模块，确保供电与信号同步保护。
-控制信号：
-差分保护：采用差分信号防雷器，钳位电压≤±22V，避免共模干扰。
-阻抗匹配：防雷模块的特性阻抗需与总线匹配（如120Ω），防止信号反射。
4.天馈线接线注意事项
-射频信号保护：天线馈线（N型/BNC接口）需安装同轴防雷器，中心导体接入信号端，屏蔽层接地。
-接地优先级：天馈防雷器接地线应独立于避雷针引下线，避免雷电流通过设备外壳扩散。
5.检查与测试
-接线检查：确认所有连接点紧固无松动，绝缘层无破损，接地电阻达标。
-功能测试：使用SPD测试仪检测模块通流能力（Iimp≥5kA）及残压（Up≤设备耐压值），确保防护性能。

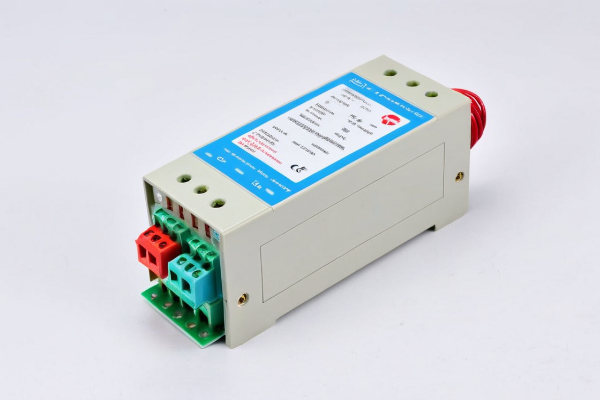

二、监控防雷模块的安装位置选择
监控防雷模块的安装位置需结合雷击风险评估与系统拓扑结构，实现“分区防护、重点覆盖”。以下是典型场景的部署策略：
1.前端设备防护：摄像头与云台
-安装距离：防雷模块应紧邻摄像头（≤0.5m），减少雷电流沿线路传播的风险（GB 50348-2018）。
-防护类型：推荐电源+视频二合一防雷器，集成化设计降低布线复杂度。
-接地要求：摄像头金属外壳需与防雷模块共用接地系统，避免地电位反击。
2.传输线路防护：信号与电源线
-长距离布线：对超50米的视频/网络线，需在两端加装防雷模块，形成“双向保护”。
-多级配合：电源线需在配电箱（第一级）、交换机（第二级）及终端（第三级）分段安装防雷器，逐级泄放雷电流。
3.监控中心机房防护
-电源第一级防护：在机房配电柜进线端安装100kA电源防雷器，拦截直击雷能量。
-信号集中保护：
-视频信号：在录像主机或NVR的BNC接口加装视频防雷器。
-网络信号：在核心交换机RJ45口安装千兆网络防雷器。
-控制信号：对报警主机、门禁控制器等设备的RS-485接口加装专用防雷模块。
-接地系统：机房接地网需与建筑防雷接地分离，接地电阻≤1Ω。
4.特殊场景优化
-山区/沿海高雷区：增加避雷针（保护角≤20°）与耦合地线，降低绕击风险。
-无线监控系统：在基站天馈口加装同轴防雷器，并确保天线支架与接地网连接。
监控防雷模块的接线与安装是安防系统防雷设计的“最后一公里”。通过科学规划接线路径、严格把控接地质量、合理布局防护层级，可有效降低雷击跳闸率（典型值＜0.5次/100km·年）。想要获取更多防雷相关内容，欢迎点击监控防雷器进行了解！
