数据信号防雷器怎么接线？数据信号防雷器工作原理
在现代通信与数据传输系统中，雷电电磁脉冲（LEMP）和操作过电压可能通过信号线路侵入设备，导致数据丢失、设备损坏甚至系统瘫痪。数据信号防雷器（Data Signal Surge Protector,DSSP）作为关键防护器件，通过科学的接线设计与多级保护机制，有效抑制瞬态过电压，保障设备安全运行。本文将从工作原理、接线方法等方面展开深度解析。
一、数据信号防雷器的工作原理：多级防护与动态响应
数据信号防雷器的核心功能在于限制瞬态过电压，其工作原理基于非线性元件的动态响应特性，主要分为以下三种类型：
1.压敏电阻（MOV）型
-工作原理：当线路电压低于MOV的触发电压时，MOV呈现高阻态，几乎不导电；当瞬态过电压超过触发阈值（如300V）时，MOV迅速导通，将浪涌电流分流至地线，钳位电压至设备耐压范围内（如≤±60V）。
-优势：响应速度快（纳秒级），适用于低速信号线路。
-局限性：耐冲击能力有限，需配合其他器件使用。
2.气体放电管（GDT）型
-工作原理：利用高电压下气体电离的特性，在电压超过击穿阈值（如600V）时形成导电通道，将高能量浪涌快速导入大地。
-优势：耐冲击能力强（Iimp≥10kA,8/20μs），适用于高风险场景（如室外监控）。
-局限性：响应时间较长（微秒级），可能影响高频信号传输。
3.复合型（MOV+GDT）
-工作原理：结合MOV的快速响应与GDT的大电流泄放能力，采用双级钳位设计。MOV负责初级响应，GDT负责后续大电流分流，形成“先限压后泄流”的防护体系。
-优势：兼顾响应速度与耐冲击能力，适用于复杂电磁环境（如工业自动化系统）。
关键性能指标：
-钳位电压（Up）：需低于被保护设备的绝缘耐压值（如RS-485设备耐压≥1500V，防雷器Up≤±22V）。
-通流容量（Iimp/In）：工业场景建议≥5kA（8/20μs）。
-插入损耗：高速信号线路需≤0.5dB，避免信号衰减。
二、数据信号防雷器的接线方法：科学布局与接地优化
数据信号防雷器的安装需遵循“分区防护、就近接入”原则，其接线方式直接影响防护效果。以下是典型接线步骤与技术要点：
1.安装位置选择
-优先位置：信号防雷器应安装在信号线路进入设备或系统的入口处，尽可能靠近被保护设备（如交换机、服务器、摄像头等）。
-多级防护：在长距离信号线路中，建议在信号源端、中继端和终端设备三处分别安装防雷器，形成“逐级泄流”体系。
2.接线模式：串联与并联
-串联接线（适用于低速信号）：
防雷器串联在信号线路中，信号输入端（IN）连接上游设备，输出端（OUT）连接下游设备。
-关键参数：信号线阻抗需匹配防雷器设计值（如75Ω同轴线需选75Ω防雷器），避免反射干扰。
-并联接线（适用于高速信号）：
防雷器并联在信号线路与地线之间，通过低阻抗通道将过电压导入大地。
-注意点：并联接线需确保防雷器的插入损耗极低（通常＜0.5dB），避免信号衰减。
3.接地系统设计
-接地电阻要求：防雷器接地端子必须连接至建筑物接地网或独立接地极，接地电阻应≤10Ω（GB 50057-2010）。
-接地线规范：接地线应尽量短且粗（推荐截面积≥2.5mm²铜线），避免弯折和接头，降低寄生电感对高频浪涌的抑制效果。
4.典型接线案例
-以太网场景：

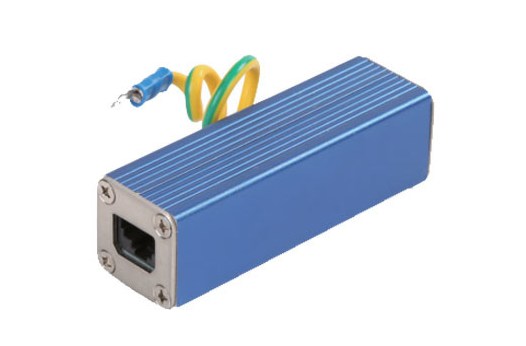

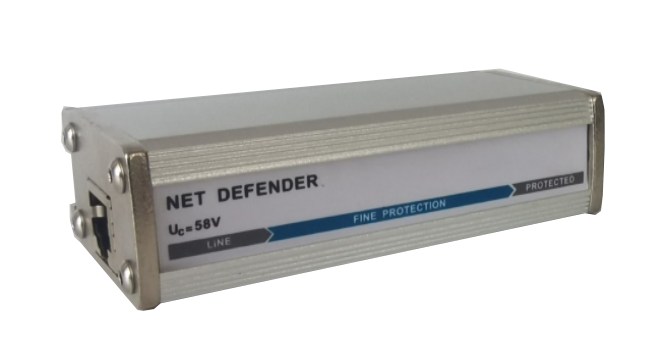

在交换机与路由器之间的RJ45接口处安装防雷器，信号线通过防雷器输入端（IN）接入，输出端（OUT）连接设备，接地线直接接入机柜地排。
-视频监控系统：
同轴视频线防雷器安装于摄像头与录像机之间，信号线串联接入防雷器，接地线连接至监控室接地网。
三、数据信号防雷器的应用场景与选型策略
1.工业自动化系统
-场景描述：PLC、DCS与传感器之间的RS-485总线易受雷电感应电压与静电放电（ESD）干扰。
-选型要点：选择专用防雷器，钳位电压≤±22V，通流容量≥5kA。
2.视频监控系统
-场景描述：室外摄像头与录像机之间的同轴视频线暴露在雷击高风险环境中。
-选型要点：采用同轴防雷器，支持75Ω阻抗匹配，钳位电压≤±60V。
3.通信基站与网络设备
-场景描述：基站天馈系统及机房交换机、路由器需应对高频信号与大电流浪涌。
-选型要点：天馈端安装防雷模块，支持20kA放电电流；网络端选用PoE防雷器，支持40W供电与10kA浪涌防护。
4.能源与电力自动化
-场景描述：变电站、光伏逆变器等系统中的直流24V控制回路易受电磁干扰。
-选型要点：选择单极防雷器，Iimp≥2.5kA，并采用光纤隔离防雷器消除地环路干扰。
数据信号防雷器通过科学接线与多级防护设计，为通信与数据传输系统筑起一道安全屏障。其核心价值在于将瞬态过电压精准钳位并分级泄放，既保障信号传输稳定性，又延长设备寿命。在实际应用中，需结合场景需求选择合适的型号与接线方式，并通过定期检测确保防护效能。想要获取更多防雷相关内容，欢迎点击信号防雷器进行了解！
