杆塔避雷线是地线吗？杆塔避雷线直接与地面连接吗？
在高压输电线路的防雷设计中，避雷线（又称架空地线）是核心防护设施。其作用是通过屏蔽、分流和耦合作用降低雷击风险。然而，关于避雷线是否属于“地线”、是否直接与地面连接的问题，常被误读。本文将结合《交流电气装置的接地设计规范》（GB 50065-2011）进行解析。
一、杆塔避雷线与“地线”的定义差异
1.避雷线的本质属性

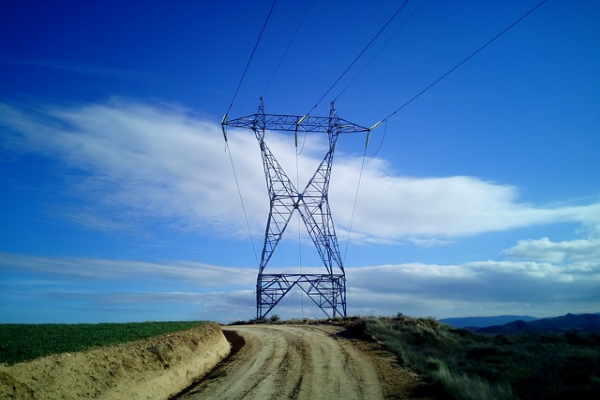

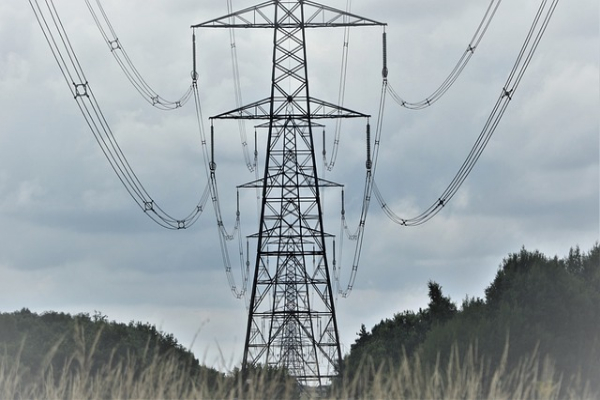

避雷线是架设在杆塔顶部的金属导线，通常为单根或双根镀锌钢绞线（截面25~70mm²）。其核心功能是遮挡雷电直击导线，并通过杆塔和接地系统将雷电流泄放至大地。避雷线本身并非传统意义上的“地线”，而是通过杆塔金属结构和接地装置间接实现接地。
2.地线的定义与区别
“地线”通常指直接与接地极连接的导体，例如建筑物内的PE线（保护接地线）或接地引下线。其作用是将设备外壳、金属构件等与大地形成低阻抗通路，防止触电或电位差引发事故。避雷线与地线的关键差异在于：
-避雷线：通过杆塔和接地系统间接接地，主要功能是防雷；
-地线：直接连接接地极，主要功能是安全保护。
二、杆塔避雷线的接地系统设计
1.接地系统的构成
避雷线的接地需通过杆塔的金属结构和接地装置实现，具体路径如下：
-避雷线→杆塔顶部金属横担→杆塔立柱（钢结构或钢筋混凝土中的钢筋）→接地引下线→接地体。
-接地体：包括环形接地网、垂直接地极或复合接地体（如离子接地极）。
2.接地电阻要求
根据《交流电气装置的接地设计规范》（GB 50065-2011）：
-土壤电阻率ρ≤500Ω·m时，工频接地电阻≤10Ω；
-ρ＞500Ω·m时，可放宽至≤30Ω（需结合土壤改良措施）。
3.关键技术要点
-无需单独引下线：避雷线直接固定在杆塔顶部，利用杆塔金属结构作为引下线，避免额外施工成本。
-接地体优化：在高土壤电阻率区域（如山区），采用深埋接地极（长度≥2.5m）、柔性接地技术降低接地电阻。
三、避雷线是否直接与地面连接？
1.结构上的“间接连接”
避雷线本身不直接与地面接触，而是通过以下路径实现接地：
-杆塔金属结构：避雷线通过卡钉或夹具固定在杆塔顶部的金属横担上，横担与杆塔立柱（钢筋混凝土中的主筋或钢结构）电气连通。
-接地引下线：杆塔底部通过扁钢或圆钢焊接至接地体，形成完整通路。
2.动态接地特性
避雷线的接地是动态响应过程：
-雷击瞬间：当雷电击中避雷线时，雷电流通过杆塔金属结构快速传导至接地系统，泄放至大地。
-常态运行：避雷线与导线之间存在电磁耦合，降低导线感应过电压，但未形成直接接地电流路径。
四、避雷线与地线的协同作用
1.防雷功能的互补性
-避雷线：侧重屏蔽雷电直击和分流雷电流，降低线路雷击跳闸率。
-地线：侧重安全保护，如变电站设备接地、杆塔金属构件等，防止电位反击和触电风险。
2.典型应用场景
-110~220kV线路：全线架设单根或双根避雷线，杆塔底部配置环形接地网（边长5~10m）和4~8根垂直接地极。
-500kV及以上线路：采用双避雷线（保护角≤10°），并结合良导体避雷线提升分流能力。
3.接地系统的长期维护
-定期检测：每3~5年测量接地电阻，及时更换腐蚀严重的接地极；
-防腐处理：焊接部位涂防锈漆或热镀锌补漆，延长使用寿命。
杆塔避雷线并非传统意义上的“地线”，而是通过杆塔金属结构和接地系统间接实现接地。其核心功能是防雷，而非直接与地面连接。通过科学设计接地系统（如环形网+垂直接地极）、优化保护角（如20°~30°）及结合新型材料（如柔性接地体），可显著提升输电线路的防雷可靠性。想要获取更多防雷相关内容，欢迎拨打咨询热线进行了解！
