驱雷器原理保护范围是多少？驱雷器和避雷针的区别
在现代防雷工程中，驱雷器和避雷针是两种常见的直击雷防护装置，但它们的设计理念、工作原理及适用场景存在显著差异。随着雷电灾害风险的增加，科学选择防雷装置至关重要。本文将从驱雷器的保护范围出发，对比其与避雷针的核心区别，为防雷工程提供参考。
一、驱雷器的工作原理与保护范围

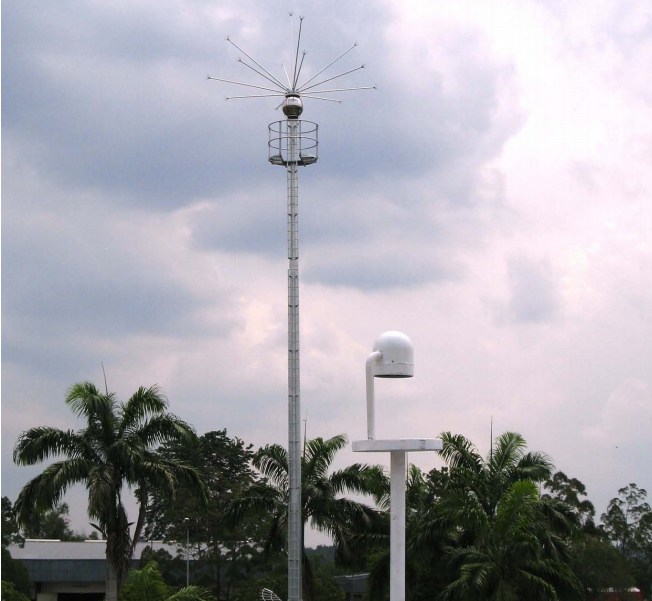

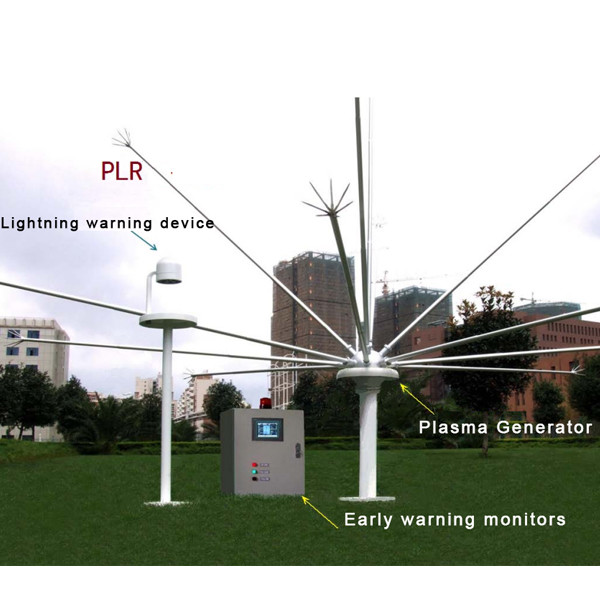

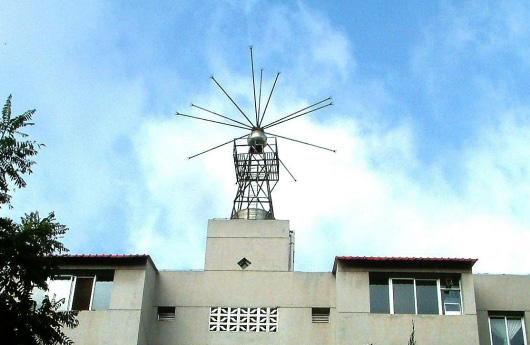

驱雷器是一种主动式防雷装置，其核心原理是通过电场作用主动干预雷电过程，而非被动引雷入地。以下是其关键技术特点：
1.电晕离子层屏蔽效应
驱雷器通过尖端电极（如多短针或等离子体装置）在雷云电场作用下产生大量正离子流，在保护目标上方形成电晕离子层。该离子层能够：
-中和雷云电荷：降低云地间电场强度，削弱雷电发展的条件。
-抑制先导放电：干扰雷电下行先导的发展路径，阻断雷击通道的建立。
2.非接闪式防护
传统避雷针通过“引雷入地”实现保护，而驱雷器采用非接闪模式，即通过电离空气消散雷电能量，无需将雷电流直接导入大地。这种设计有效减少了雷击时产生的电磁脉冲（EMP）和感应过电压。
3.保护范围计算
驱雷器的保护范围与其安装高度密切相关。根据行业标准（如GB50057-2010），其保护半径公式为：
r≥9.5×h
其中，h为驱雷器安装高度（单位：米）。例如，在30米安装高度下，驱雷器的保护半径可达285米以上，远大于传统避雷针的覆盖范围。
此外，驱雷器的保护角通常≥84°，可对大角度区域内的目标提供全面防护，尤其适用于输电线路、变电站等大面积设施的防雷需求。
二、避雷针的工作原理与保护范围
避雷针作为经典防雷装置，其原理基于“优先引雷”的被动防护策略。以下是其核心特点：
1.被动接闪机制
避雷针利用自身的高耸特性吸引雷电，并通过接地系统将雷电流泄放入地。其工作流程包括：
①拦截雷电：尖端放电效应使避雷针成为雷电优先击中的目标。
②导流泄放：雷电流沿引下线进入接地网，最终释放到大地。
③均压保护：降低建筑物内部电位差，防止侧击雷危害。
2.保护范围计算
避雷针的保护半径由滚球法确定，具体公式为：
Rx=½{h(2hr-h)}-½{hx(2hr-hx)}
其中：
-hr为滚球半径（第一类建筑30m，第二类45m，第三类60m）。
-h为避雷针高度，hx为被保护物高度。
例如，一根安装在35米高的避雷针（第一类建筑），对地面目标的保护半径约为30米；若用于第二类建筑，则保护半径扩大至45米。
3.局限性
-依赖接地系统：需严格控制接地电阻（通常≤10Ω），否则可能引发残余电位反击。
-局部保护：单个避雷针仅能保护周围一定范围，大型设施需布置多个避雷针并计算协同保护区域。
-电磁干扰：雷电流泄放过程中可能产生强电磁脉冲，影响电子设备运行。
三、驱雷器与避雷针的核心区别
|对比维度|驱雷器 |避雷针 |
|------------|----------------------------------------------------------|------------------------------------------------|
|防护方式|主动防雷（电晕离子层中和雷电） |被动防雷（优先引雷入地） |
|接地要求|允许较高接地电阻（如≤1000Ω） |严格依赖低接地电阻（通常≤10Ω） |
|保护范围|半径≥9.5×安装高度，覆盖面积广 |依赖滚球法计算，局部保护 |
|电磁干扰|无接闪过程，减少EMP和感应过电压 |雷电流泄放可能引发电磁脉冲 |
|维护成本|无源型免维护，寿命长（≥30年） |需定期检查焊接点、接地系统等 |
|适用场景|输电线路、变电站、高层建筑等大面积防护|一般工业建筑、民用建筑等小型设施|
1.技术路线差异
驱雷器通过电离空气改变雷电发展路径，属于物理层面的主动干预；而避雷针则依赖金属导体的物理导通能力，属于机械层面的被动响应。
2.经济性与安全性
驱雷器的初始投资较高，但因其无需频繁维护且保护范围广，长期性价比更优；避雷针成本较低，但需密集布设以覆盖大面积目标，且接地系统的稳定性直接影响防护效果。
3.典型案例对比
-驱雷器：某500kV输电线路安装等离子驱雷器后，雷击跳闸率下降80%，且未发生设备损坏事件。
-避雷针：某高层建筑群采用传统避雷针防护，因接地电阻超标导致多次侧击雷事故，后期升级为驱雷器后隐患消除。
四、实际应用建议
1.优先选择驱雷器的场景：
-大型电力设施（如输电线路、变电站）。
-对电磁兼容性要求高的场所（如数据中心、通信基站）。
-地质条件复杂、难以满足低接地电阻要求的区域。
2.避雷针的合理使用：
-小型工业厂房、住宅小区等低成本项目。
-需与现有接地系统协同优化的场景。
3.联合配置方案：
在超高危区域（如石化厂区），可结合驱雷器与避雷针形成复合防护体系，兼顾主动干预与被动泄放优势。
驱雷器与避雷针代表了防雷技术的两种演进方向：前者通过电离物理干预实现主动防护，后者依托金属导体完成被动泄放。随着新型材料（如半导体阵列）和智能化监测技术的应用，驱雷器在保护范围、安全性及维护成本上的优势将进一步凸显。想要获取更多相关内容，欢迎点击驱雷器进行了解！
