电力网主要由什么组成？电力地网是什么意思？
电力系统是现代社会能源供应的核心基础设施，其稳定运行直接关系到工业生产、居民生活和国家安全。在电力系统的庞大体系中，“电力网”与“电力地网”是两个关键概念。本文将解析电力网的基本组成，并深入探讨电力地网的功能与设计要点。
一、电力网的基本架构：输电、变电与配电的协同体系
电力网（Power Network）是指将电能从发电端输送到用户端的整个物理网络，其核心功能是实现电能的高效传输与分配。根据电压等级和功能分工，电力网可划分为以下三个层级：

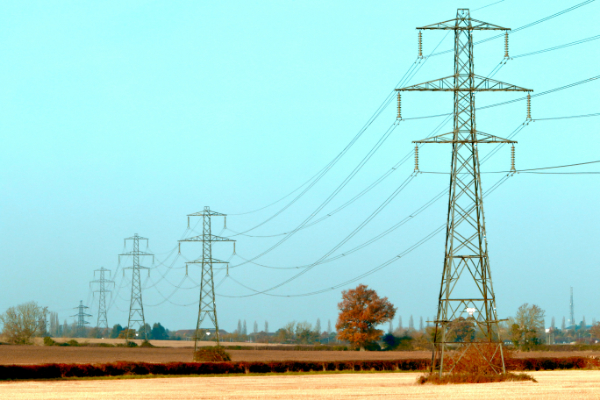

1.输电网（主干网）
输电网是电力网的“高速公路”，负责将发电厂产生的电能通过高压或超高压线路（如±800kV特高压直流、500kV交流）输送至区域负荷中心或枢纽变电站。其特点包括：
-长距离传输：覆盖数百至上千公里；
-高电压等级：降低线路损耗，提升传输效率；
-关键节点：通过换流站、串联补偿装置等实现功率调控。
2.变电系统
变电系统是电力网的“交通枢纽”，通过变压器将电压等级进行升压或降压，以匹配不同层级的用电需求。其核心设备包括：
-主变压器：实现电压转换（如500kV→220kV）；
-组合电器（GIS/HGIS）：集成断路器、隔离开关等功能模块；
-继电保护装置：实时监测并隔离故障，保障系统稳定性。

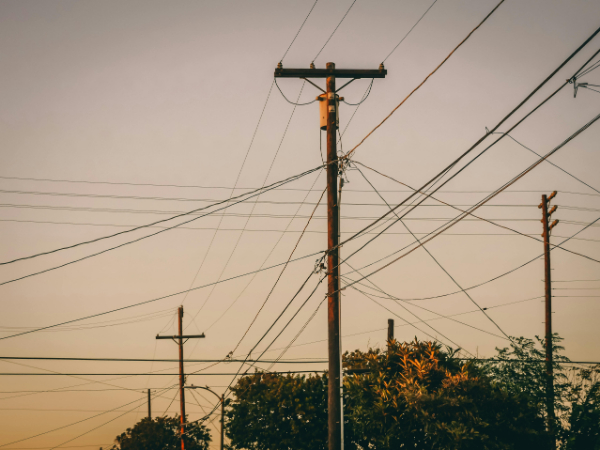

3.配电网（末端网络）
配电网是电力网的“毛细血管”，将中低压电能（如10kV、0.4kV）直接配送给工厂、居民区等终端用户。其特点为：
-多分支拓扑：采用辐射状或环网结构，提高供电可靠性；
-分布式电源接入：如光伏、风电需通过配电网并网；
-智能化改造：通过智能电表、自动化开关实现精准调度。
二、电力地网：电网安全的“隐形守护者”
电力地网（Earthing Grid）是电力系统接地工程的核心，其本质是通过金属导体与大地形成的低阻抗通道，为故障电流、雷电流和干扰信号提供泄放路径。尽管它常被忽视，但却是电网安全运行的基石。
1.地网的核心功能
-故障电流泄放：当设备发生单相接地故障时，地网将短路电流导入大地，防止设备损坏和火灾风险。
-防雷保护：接闪塔、避雷器等装置通过地网快速释放雷电流，降低反击电压。
-设备屏蔽与噪声抑制：通过等电位联结减少电磁干扰，保障通信和控制系统的稳定性。
-人身安全防护：限制接触电压和跨步电压，避免人员触电事故。
2.地网的典型构成
一个完整的地网通常包含以下要素：
-接地极：垂直或水平埋入地下的金属导体（如镀锌钢棒、铜包钢复合材料），形成电流扩散面。
-接地干线：连接接地极与设备的主回路，要求截面积足够且防腐蚀处理。
-均压带与网格结构：通过密集的接地网孔（如2m×2m网格）均衡地面电位分布。
-连接点：采用焊接或机械压接工艺，确保长期接触电阻≤0.05Ω。
3.地网性能的关键指标
-工频接地电阻（R）：衡量地网导通能力，典型要求如下：
-变电站主地网：R≤0.5Ω（容量＞100MVA）；
-配电设备：R≤4Ω（一般场景）；
-防雷专用接地：R≤10Ω（独立避雷针）。
-土壤电阻率（ρ）：直接影响地网效能，ρ值越高，接地难度越大。例如：
-粘土：ρ≈100Ω·m；
-岩石：ρ可达10^4~10^5Ω·m。
三、地网设计的技术难点与解决方案
1.高土壤电阻率地区的应对策略
在北方干旱或山区等土壤电阻率高的地区，传统地网难以满足规范要求。常见优化方案包括：
-深井式接地：将接地极打入地下30m以上，利用深层湿润土壤；
-使用柔性接地技术：在接地极周围浇灌柔性接地体，降低接地电阻；
-外引式接地：将接地极延伸至周边电阻较低的区域（如河流附近）。
2.腐蚀与老化问题
金属接地极在电解、化学反应及微生物侵蚀下易失效。解决方法包括：
-材料升级：采用铜包钢、不锈钢或非金属石墨接地极；
-防腐涂层：对接地引出线进行热浸锌或环氧树脂包裹；
-定期检测：通过接地电阻测试仪每年评估性能。
3.智能化运维趋势
现代地网管理正向数字化转型：
-在线监测系统：部署传感器实时采集接地电阻、土壤湿度等参数；
-数字孪生建模：通过仿真软件预测地网寿命及故障风险；
-无人机巡检：快速定位裸露或断裂的接地引下线。
电力网与地网如同电网系统的“骨骼”与“血液”，前者构建电能流动的物理通道，后者则保障系统的安全与稳定。随着新能源渗透率的提升和极端气候事件的频发，地网设计面临更高要求。只有通过科学规划、技术创新和精细化运维，才能让这一“隐形工程”持续发挥其不可替代的作用，为电力系统的韧性发展保驾护航。想要获取更多相关内容，欢迎拨打咨询热线进行了解！
