共模电感的方向如何确定？共模电感的电感量怎样计算？
在电子设备的电磁兼容（EMC）设计中，共模电感（Common Mode Choke）是抑制共模干扰的核心元件。其方向的正确安装与电感量的精准设计，直接决定了滤波效果和系统稳定性。那么，共模电感的方向如何确定？共模电感的电感量怎样计算？
一、共模电感方向确定：物理机制与工程实践
1.1共模电感的方向特性
共模电感由两个绕向相反的线圈组成，其方向性源于磁通量的叠加效应：
-共模电流：流经两线圈的电流方向一致，磁通量叠加，导致电感量显著增大。
-差模电流：电流方向相反，磁通量相互抵消，电感量接近零。
因此，若共模电感方向装反，将导致：
-共模干扰抑制能力下降；
-差模信号路径引入额外电感，可能引发信号畸变或振铃。
1.2方向确定的工程方法
方法1：标识与标注分析
-脚位标识：多数电感在封装上标注1脚（如白点或印字），安装时需确保PCB布局与标注一致。
-绕线方向标记：部分电感表面标注绕线方向（如“→”符号），需与电路电流方向匹配。
方法2：同相位与异相位判断
-同相位设计：共模电感通常为同相位绕制（两线圈电流方向一致），需确保电流路径与设计一致。
-测试验证：通过LCR表测量电感值，若装反则共模电感量显著降低（如从10mH降至2mH）。
方法3：电路功能导向
在电源或通信电路中，共模电感需与X/Y电容协同工作。例如：
-输入端滤波：共模电感应串联于火线与零线之间，Y电容接地，形成“L-C-L”共模路径。
-输出端滤波：需确保电感方向与地线参考点一致，避免差模信号路径中断。
方法4：磁芯结构分析
-对称绕制结构：如EE型、RM型磁芯的线圈需对称分布，方向错误会导致磁芯饱和或漏磁增加。
-三相共模电感：在电机驱动中，三线共模电感需确保每相绕组电流方向一致，避免“二次污染”。
1.3方向错误的典型后果
-EMI超标：共模噪声未被有效抑制，可能触发辐射或传导测试失败。
-系统可靠性下降：差模路径额外电感导致信号完整性（SI）问题，如串扰或时序偏差。
二、共模电感电感量计算：理论模型与工程优化
2.1基本公式与参数解析
共模电感量的计算需结合磁路理论与互感效应：

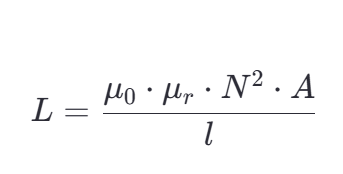

-基础公式：
其中：
μ0：真空磁导率（4π×10⁻⁷H/m）；
-μr：磁芯相对磁导率；
-N：线圈匝数；
-A：磁芯截面积（m²）；
-l：磁芯有效磁路长度（m）。
-工程简化公式：
L=AL*N²
其中AL为磁芯的电感指数（单位：nH/N²），由磁芯厂商提供。
三、实际应用中的综合考量
3.1电机驱动场景
在三相无刷电机中，三线共模电感可替代三颗独立电感，节省空间并减少“二次污染”。设计时需确保：
-三相电流方向一致；
-磁芯尺寸匹配电机峰值电流（如10A时需磁密≤0.3T）。
3.2电源EMC设计
在开关电源输入端，共模电感需与Y电容配合：
-电感量1.3mH配合2200pF Y电容，在150kHz~2MHz频段形成LC谐振，显著降低共模噪声。
3.3高速信号接口
在USB或HDMI接口中，共模电感需兼顾信号完整性：
-选择低DCR（直流电阻）的叠层电感；
-频率响应需覆盖信号带宽（如USB 3.0的5GHz）。
共模电感的设计是一门平衡电磁理论与工程约束的艺术。方向的正确安装依赖对磁路物理特性的深刻理解，而电感量的计算需结合磁芯参数与实际工况。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
