天馈避雷器是什么材质？天馈避雷器安装方法
在通信基站、广播电视系统及卫星通信等场景中，天馈避雷器是保障天线与馈线免受雷电过电压损害的核心设备。其材质选择与安装工艺直接决定了防雷效果与系统可靠性。本文将从核心材质构成、技术选型逻辑及标准化安装流程三个维度展开，进行深入介绍。
一、天馈避雷器的材质构成与技术特性
（一）核心组件的材料科学分析

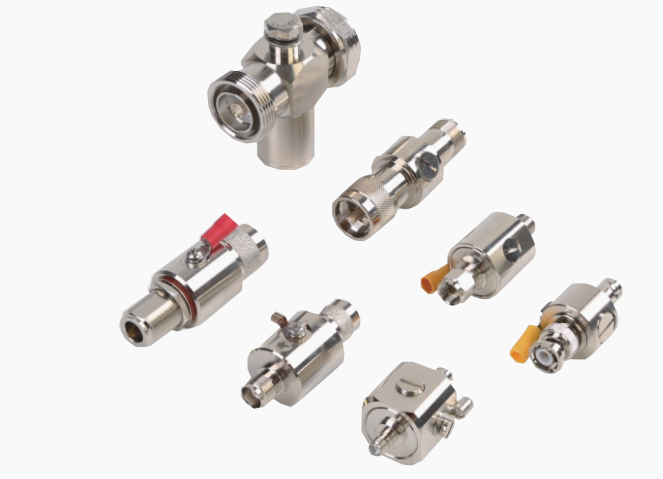

1.外壳材料
-黄铜镀镍：
-典型应用：如某避雷器，外壳采用黄铜材质，表面镀镍处理，兼具高强度与耐腐蚀性。
-性能优势：黄铜的导电性（≈85%IACS）与机械强度（抗拉强度≥200MPa）适配高频信号传输，镀镍层可防氧化与盐雾腐蚀（如沿海基站环境）。
-铝合金/不锈钢：
-高端型号采用6063铝合金，重量减轻30%且耐温达-40℃~+70℃；不锈钢外壳（SUS304）则用于极端腐蚀环境（如化工厂区）。
2.核心保护元件
-气体放电管（GDT）：
-材料：陶瓷基体+银/铜电极，击穿电压可控（如100~2000V）。
-作用：用于泄放雷电大电流（如JLT-XTKT的Imax=20kA），响应时间≤100ns。
-压敏电阻（MOV）：
-材料：氧化锌（ZnO）基半导体陶瓷，非线性电阻特性显著。
-优势：在持续工作电压（如300V）下近似开路，过压时迅速导通（如保护水平Up=1.2kV）。
3.连接与导电部件
-射频接口：N型或F型接口，材质为铜合金镀金，确保50/75Ω阻抗匹配。
-接地端子：多采用黄铜或磷青铜，接触电阻≤5mΩ，支持多股铜线连接（如2.5mm²接地线）。
（二）辅助材料与工艺
1.绝缘材料：
-耐高温环氧树脂用于内部绝缘封装，满足-40℃~+120℃工作温度。
2.降阻材料：
-接地系统中可使用柔性接地体，降低接地电阻至≤4Ω。
3.密封与防护：
-硅胶或聚氨酯胶填充缝隙，IP30~IP67防护等级。
二、天馈避雷器的安装方法与技术规范
（一）标准化安装流程
场景：某移动通信基站天馈系统防雷安装
1.前期准备：
-材料清单：
-避雷器；
-接地线（多股铜线，截面积≥2.5mm²）；
-绝缘胶带、防水胶带、防水盒；
-工具：绝缘手套、螺丝刀、万用表。
2.接地系统构建：
-接地电阻要求：≤4Ω，若超标需增设接地极或柔性接地体。
-接地线布线：
-原则：短而直，避免迂回；
-连接点：避雷器接地端与接地排/地网焊接，接触面涂导电膏。
3.避雷器安装步骤：
-位置选择：
-优先方案：靠近天线底部或馈线窗内侧，确保雷电流路径最短。
-避雷器串联：在天线与设备间形成“天线→避雷器→馈线→设备”的保护链。
-物理连接：
-接口匹配：N型或F型接口需旋紧至接触可靠（扭矩≤3N·m，防止过紧损坏镀层）；
-方向标识：输入（IN）接天线，输出（OUT）接设备，避免反接。
4.防水与密封处理：
-馈线接口：使用防水胶带缠绕3层+热缩套管，防止雨水渗入；
-接地端子：涂防水胶后用防水盒封装，避免氧化腐蚀。
（二）特殊场景的安装策略
1.高雷暴区域：
-双避雷器配置：在天线端与设备端各安装1台，实现双重保护。
2.塔顶安装：
-固定方式：使用绝缘支架隔离避雷器与铁塔，防止外壳与塔体短路。
3.微波通信系统：
-高频适配：选用低插损（≤0.2dB）型号，确保信号衰减＜0.5dB。
三、安装注意事项
常见问题与解决方案
1.接地电阻超标：
-原因：土壤电阻率高（如山区岩石地层）；
-解决：增加接地极数量（如从1根增至3根）或采用柔性接地技术。
2.信号传输故障：
-排查步骤：
-检查避雷器是否损坏（用万用表测量通断）；
-确认接口驻波比≤1.2。
3.雷击后失效：
-可能原因：接地线断裂或接触不良；
-修复：重新焊接接地端，更换老化导线。
天馈避雷器的材质选择需结合工作频率、通流容量与环境条件，黄铜镀镍外壳与ZnO压敏电阻仍是主流方案。安装时务必遵循“短接地、防反接、重防水”三大原则，同时定期检测接地电阻与设备状态。想要获取更多相关内容，欢迎点击避雷器进行了解！
