spd保护器是什么意思？spd保护器的应用场景
在电力系统遭受雷击的瞬间，高达100kA的雷电流会在0.1秒内释放相当于2.5吨TNT炸药的能量。这种极端能量冲击正是电涌保护器（Surge Protective Device，SPD）需要应对的核心挑战。作为现代防雷体系的关键组件，SPD不仅是简单的防雷装置，更是电力系统动态防护能力的集中体现。
一、SPD的技术本质与防护机理
SPD本质上是一个智能化的能量控制装置，其核心功能在于构建"动态阻抗调节系统"。当系统正常运行时，SPD呈现高阻抗特性（典型值>1GΩ），保证系统绝缘性能；遭遇电涌时，其阻抗能在纳秒级时间内骤降至毫欧级别，形成低阻抗泄放通道。
这种非线性特性源自其核心元件的物理特性：
1.压敏电阻（MOV）：基于氧化锌晶界层的量子隧道效应，在标称电压下呈绝缘态，过电压时形成导电网络
2.气体放电管（GDT）：利用惰性气体的帕邢击穿原理，实现微秒级响应速度
3.瞬态抑制二极管（TVS）：基于PN结的雪崩击穿效应，具有皮秒级响应特性
先进的多级防护体系采用"能量梯度泄放"设计，前级GDT泄放80%以上的雷电流，中间级MOV处理残余浪涌，末级TVS箝位残压。这种级联结构可将10/350μs波形雷电流的残压控制在设备耐受值的30%以下。
二、SPD应用场景的技术适配原则
1.建筑配电系统防护
在民用建筑场景中，需执行三级防护策略：

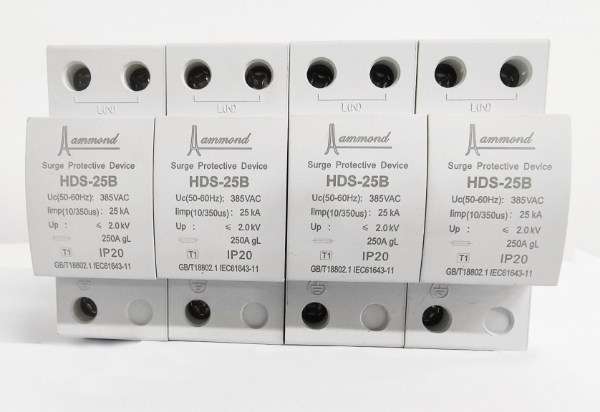

-一级防护（LPZ0→LPZ1）：安装Class I型SPD，选用Iimp≥25kA（10/350μs）产品，重点防护直击雷引发的传导过电压

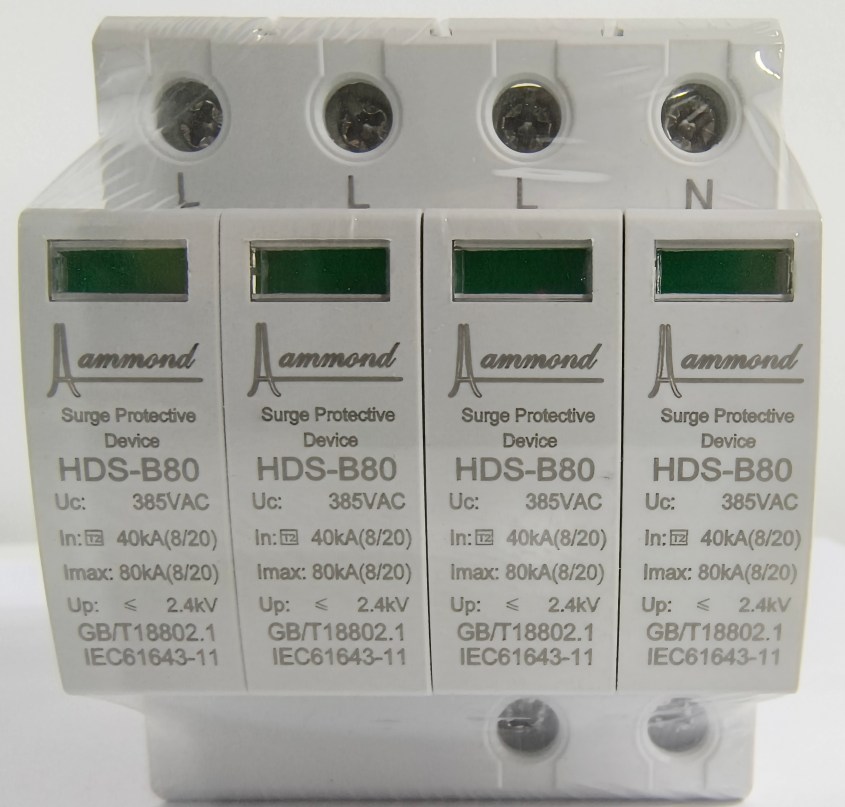

-二级防护（LPZ1→LPZ2）：部署Class II型SPD，In≥20kA（8/20μs），应对感应雷和操作过电压

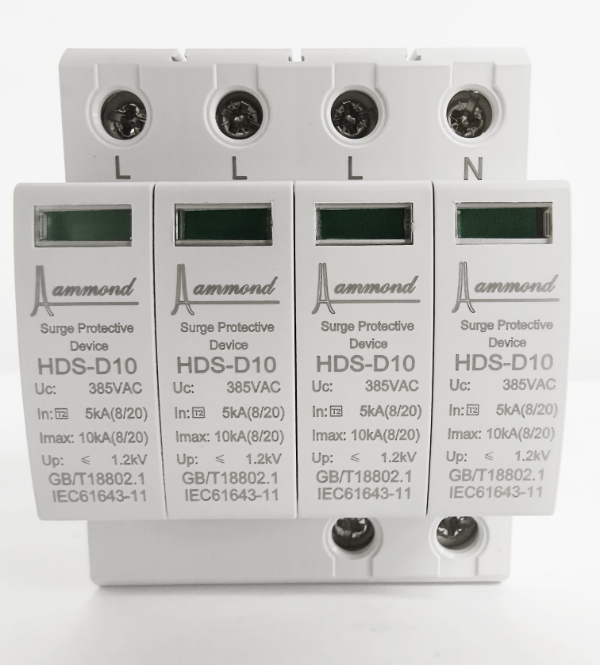

-三级防护（LPZ2→LPZ3）：采用Class III型SPD，Uc≥1.5Un，保护精密电子设备
某超高层建筑实测数据显示，三级防护体系可将10kA雷电流的残压从初始的6kV逐级降至800V以下，满足IT设备500V耐受标准。
2.工业控制系统防护
石油化工装置中，SPD选型需重点考虑：
-防爆区域认证：满足ATEX/IECEx标准
-环境耐受性：-40℃~85℃工作温度范围
-多模态防护：同时抑制共模（线-地）和差模（线-线）浪涌
某炼油厂DCS系统改造案例显示，采用三重防护（电源+信号+接地）方案后，仪表故障率从年12次降至0次。
3.新能源场站防护
光伏电站面临"双极浪涌"挑战，直流侧SPD需满足：
-持续工作电压Uc≥1.2×Uoc（STC）
-双极性保护：正负极性浪涌同步抑制
-热脱扣机制：MOV劣化时自动脱离
某200MW光伏电站实测表明，配置1500VDC SPD后，逆变器故障率降低78%。
4.通信基站防护
5G基站SPD需具备：
-频域适配：工作带宽覆盖700MHz-3.5GHz
-低插入损耗：<0.3dB 3GHz
-快速响应：tA≤1ns
某运营商测试数据显示，采用集成SPD的AAU设备，雷击损坏率由3.2%降至0.15%。
三、SPD工程应用关键技术
1.能量配合技术
通过"阻抗失配"原理实现级间配合，采用公式：Upstream SPD let-through energy≤Downstream SPD withstand energy
典型参数比值为3:1，确保前级泄放主要能量，后级处理残余浪涌。
2.状态监测技术
智能SPD集成：
-MOV老化检测：监测泄漏电流变化率（dI/dt）
-热积累预警：内置NTC温度传感器
-雷击事件记录：采用非易失性存储器
3.电磁兼容设计
-引线电感控制：＜50nH/m
-高频响应优化：并联低感陶瓷电容
-屏蔽结构：全金属密闭外壳
四、SPD技术发展趋势
1.材料创新：石墨烯基MOV研发，通流能力提升300%
2.智能物联：集成LoRa/NB-IoT无线监测模块
3.能效优化：待机功耗＜10mW
4.集成化设计：SPD与断路器一体化模组
当前SPD技术已突破100kA（10/350μs）通流能力，响应时间进入亚纳秒时代。但实际应用中仍需注意：某工程统计显示，43%的SPD失效源于接地系统缺陷，27%因选型不当。这提示我们，先进设备必须配合规范施工才能发挥最大效能。想要获取更多相关内容，欢迎点击浪涌保护器进行了解！
