变电站防雷措施包括哪些？变电站防雷接地电阻是多少？

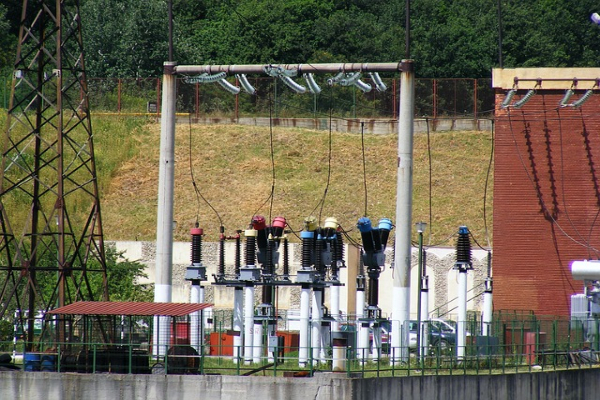

变电站作为电力系统的核心组成部分，其稳定运行对于保障电力供应至关重要。然而，雷电活动对变电站构成了潜在威胁，可能造成设备损坏、停电事故甚至人员伤亡。因此，实施有效的防雷措施是确保变电站安全可靠运行的关键环节之一。本文将详细探讨变电站的防雷措施，并介绍接地电阻的具体要求。
一、变电站防雷的重要性
根据统计数据，在全球范围内，每年因雷击造成的电力设施损失高达数十亿美元。尤其是在我国南方地区，雷暴天气频繁发生，变电站遭受雷击的风险更高。例如，某省的一座220kV变电站在一次强雷暴中被击中，导致主变压器受损，直接经济损失超过百万元人民币。这凸显了加强变电站防雷保护的重要性。

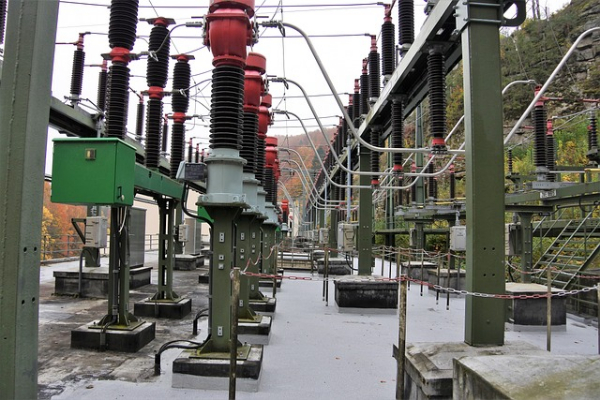

二、变电站防雷的主要措施
1.外部防雷装置
-避雷针（接闪器）：安装在变电站建筑物最高点或电气设备上方，用以吸引雷电流并引导其入地。根据《建筑物防雷设计规范》（GB 50057-2010），避雷针的有效保护范围可以通过滚球法计算得出，通常为避雷针高度的两倍左右。
-引下线：从避雷针延伸至地面，采用铜质或镀锌钢质材料制成，截面积不小于25mm²（铜线）或35mm²（钢线）。引下线应尽可能短直，减少感应电压和电磁干扰。
-断接卡：用于连接引下线与接地体，便于定期检查和维护。它应该具备良好的导电性和机械强度，确保长期稳定工作。
2.内部防雷装置
-等电位连接：所有金属构件之间实现可靠的电气连接，形成一个等电位环境，防止不同部位间产生电位差而引发火花放电。根据《建筑物电气装置第7-710部分：特殊安装或位置的安全规定》（GB/T 16895.31），等电位连接带的最小截面积不应低于16mm²。
-浪涌保护器（SPD）：安装在变电站内的关键位置，如进线柜、母线段等，用来限制过电压水平，吸收多余能量。按照IEC标准，SPD的响应时间应在纳秒级别内完成，以确保快速有效的保护作用。
-屏蔽措施：对于重要的控制室和通信线路，采取适当的屏蔽手段，如使用金属屏蔽层包裹电缆，或者设置专用的屏蔽房间，避免雷电电磁脉冲（LEMP）的影响。
3.综合防护策略
-多级防护：结合外部防雷装置和内部防雷装置，构建多层次的防护体系，提高整体防雷效果。例如，在高压侧安装避雷器的同时，在低压侧也配置相应的SPD，形成全面覆盖的保护网络。
-优化布局：合理规划变电站的建筑结构和设备布置，尽量缩短引下线长度，降低雷电流路径上的阻抗，使雷电流能够迅速流入大地。同时，应注意避开易燃易爆物品存放区进行布设。
三、变电站防雷接地电阻的要求
1.接地电阻值
根据国家标准，变电站的接地电阻一般不应超过4欧姆。但是，考虑到变电站的重要性和复杂性，许多专家建议将其控制在1欧姆以下，以提供更高的安全保障。特别是在土壤电阻率较高的地区，可能需要采取额外措施来降低接地电阻，比如增加接地极数量、深度埋设或使用柔性接地体。
2.测试方法
接地电阻的测量通常采用钳形表或接地电阻测试仪进行。为了保证数据准确性，测试时应选择干燥季节，并且远离大型金属物体。此外，还需要考虑周围环境因素对接地电阻的影响，如地下水位变化、冻土层厚度等。
3.维护管理
定期对接地系统进行检查和维护是非常必要的。每年至少一次的专业检测可以帮助发现潜在问题并及时解决。如果发现接地电阻超标，应及时采取整改措施，如修复断裂的接地线、更换老化的接地极等。
变电站的防雷措施涵盖了从外部到内部多个层面的内容，旨在构建一个坚固可靠的防护屏障。而对接地电阻的具体要求，则是为了确保雷电流能够迅速有效地泄放入地，从而最大限度地减少雷电带来的损害。想要获取更多相关内容，欢迎拨打咨询热线进行了解！
