浪涌保护器分级电阻多大？浪涌保护器分级电压测量方法
在现代电气和电子系统中，浪涌保护器（Surge Protective Device,SPD）扮演着至关重要的角色。它们能够有效地吸收或分流过电压事件中的能量，从而保护敏感设备免受损害。随着技术的进步，浪涌保护器的设计也变得更加复杂和多样化，以适应不同的应用场景。本文将深入探讨浪涌保护器的分级电阻概念，并介绍如何准确地测量其分级电压。
一、浪涌保护器分级电阻的概念
浪涌保护器通常被分为多个级别，每个级别的设计目标是处理不同类型的过电压威胁。根据国际电工委员会（IEC）标准，常见的浪涌保护器分为三类：

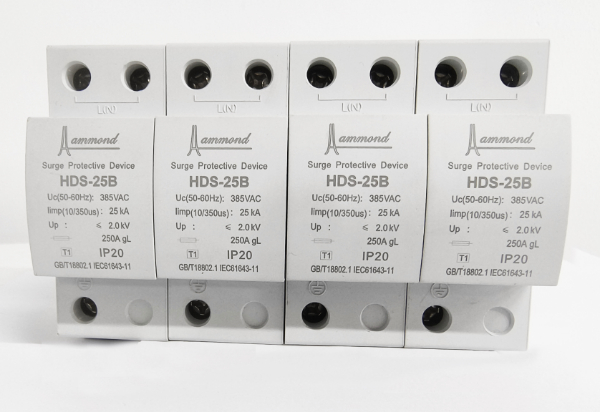

-Type 1：适用于建筑物入口处的电源线路上，用于防护直接雷击产生的冲击波。
-Type 2：安装于配电盘内，主要应对感应雷和其他瞬态过电压。
-Type 3：靠近终端设备安装，提供额外一层保护，特别是针对快速上升沿的小幅值浪涌。

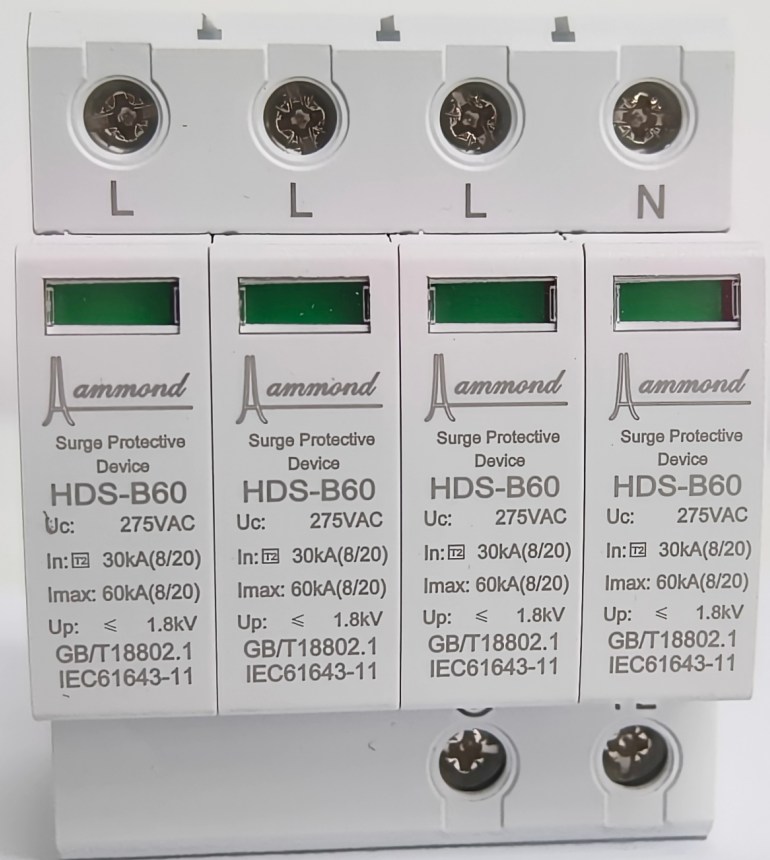

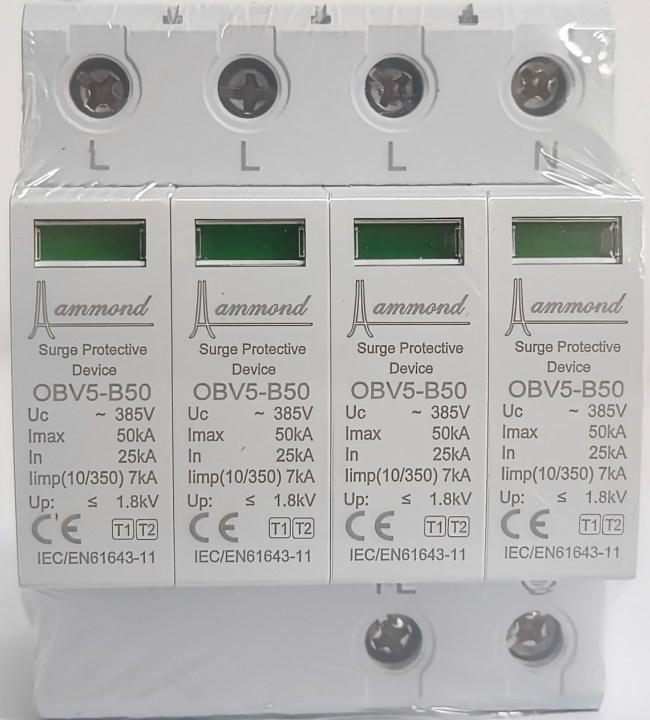

对于每种类型，制造商都会指定一个“最大持续工作电压”（Maximum Continuous Operating Voltage,Uc），这是指浪涌保护器可以长期承受而不发生故障的最大电压水平。此外，还有一个关键参数叫做“电压保护水平”（Voltage Protection Level,Up），它代表了当浪涌保护器动作时所能限制的最大残压值。这两个参数之间的关系决定了浪涌保护器的有效性及其对后端设备的保护能力。
二、浪涌保护器分级电阻的重要性
所谓“分级电阻”，实际上是指浪涌保护器内部使用的非线性元件——如金属氧化物压敏电阻（Metal Oxide Varistor,MOV）或气体放电管（Gas Discharge Tube,GDT）——在不同电压条件下表现出的不同电阻特性。这些元件具有负温度系数，在正常操作电压范围内呈现高阻抗状态；一旦检测到异常高的电压，则迅速转变为低阻抗，允许电流通过并将其引导至地面，从而实现过电压保护功能。
具体来说，MOV的初始电阻非常高（可达数兆欧姆），但当施加在其两端的电压超过一定阈值时，其电阻会急剧下降，直至接近零欧姆。这种独特的性能使得MOV成为最常用的浪涌保护组件之一。例如，一个标称额定电压为275V AC的MOV，在遭遇峰值电压达到600V左右的浪涌时，其电阻可能会从几百万欧姆瞬间降至几十欧姆甚至更低。
三、浪涌保护器分级电压测量方法
为了确保浪涌保护器能够在预期的工作条件下可靠运行，必须对其进行严格的测试，包括对其分级电压进行精确测量。以下是几种常用的测量方法和技术：
1.使用示波器
示波器是一种可视化工具，可以捕捉电压随时间变化的波形。通过连接适当的探针到浪涌保护器的输入端和输出端，我们可以观察到实际发生的电压降情况。这对于评估浪涌保护器的动作特性和响应速度非常有用。例如，当施加一个模拟雷电浪涌脉冲时，如果看到输出电压保持在一个较低且稳定的水平，则说明该设备表现良好。
2.利用浪涌发生器
专门设计的浪涌发生器可以根据需要产生特定幅度、频率和波形的浪涌信号，以便对浪涌保护器进行全面测试。这种方法不仅可以验证浪涌保护器是否能在规定条件下正确触发，还可以测定其Up值。根据IEC 61643-1标准，对于Type 1和Type 2类浪涌保护器，应使用8/20μs波形的浪涌电流进行测试，而Type 3类则采用1.2/50μs波形的开路电压波形。例如，一个符合Class I标准的浪涌保护器应当能够在承受至少20kA（8/20μs）的浪涌电流后仍然维持Up不超过1.5kV。
3.参考制造商提供的数据表
大多数浪涌保护器制造商都会为其产品提供详细的技术规格说明书，其中包含了有关分级电压的重要信息。用户可以直接查阅这些资料来获取所需的参数。然而，需要注意的是，实验室条件下的测试结果可能与实际情况存在差异，因此建议结合现场实测数据综合判断。
了解浪涌保护器的分级电阻特性和掌握正确的分级电压测量方法对于保障电气系统的安全至关重要。通过对这些核心概念和技术手段的深入理解，我们可以更有效地选择和配置适合具体需求的浪涌保护装置，进而提高整体防护水平。想要获取更多相关内容，欢迎点击浪涌保护器进行了解！
