输电线路杆塔类型有哪些？输电杆塔分类
输电线路杆塔是电力系统中不可或缺的基础设施，其主要功能是支撑导线、避雷线及其他附件，确保导线与地面、交叉跨越物保持安全距离，同时承受各种荷载和环境影响。随着电力需求的增长和输电技术的进步，杆塔的类型和分类日益复杂化。本文将从功能、形状、材料等维度，系统解析输电线路杆塔的类型及其分类逻辑。
一、按用途分类：功能决定结构
杆塔的用途直接决定了其结构设计和受力特点。根据功能划分，常见的杆塔类型包括：
1.直线塔（Z）
-功能：用于输电线路的直线段，仅承受导线和地线的垂直荷载及横向风荷载，不承受纵向张力。
-特点：结构简单，经济性高，是输电线路中使用最广泛的塔型。例如，110kV及以上线路的直线塔多采用“干”字型或“酒杯”型设计。
-防雷设计：需配置可靠的接地装置，降低雷击跳闸率。
2.耐张塔（N）
-功能：承受导线的张力，常用于线路分段或需要限制事故范围的场景。
-特点：结构强度高，主材型号较大。例如，特高压直流线路的耐张塔多采用“干”字型，以适应大跨度和高张力需求。
3.转角塔（J）
-功能：用于线路转折处，承受导线转角处的不平衡张力。
-特点：塔身需向转角外侧倾斜，以平衡横向力。例如，500kV线路的转角塔常采用“猫头”型设计。
4.换位塔（H）
-功能：实现三相导线的相位轮换，减少电流不对称性及对通信线路的干扰。
-特点：周期性设置于长距离输电线路上（如60~80km循环段），常采用“门”型或“T”型结构。
5.终端塔（D）
-功能：连接输电线路与变电站，承受导线的全部张力。
-特点：通常为耐张塔的特殊形式，主材强度更高。例如，±800kV特高压直流线路的终端塔多采用“F”型设计。
6.跨越塔
-功能：跨越河流、铁路等障碍物，需满足大跨距要求。
-特点：结构高度和跨度显著，常采用自立式钢管塔（如南京长江大桥跨越塔）。

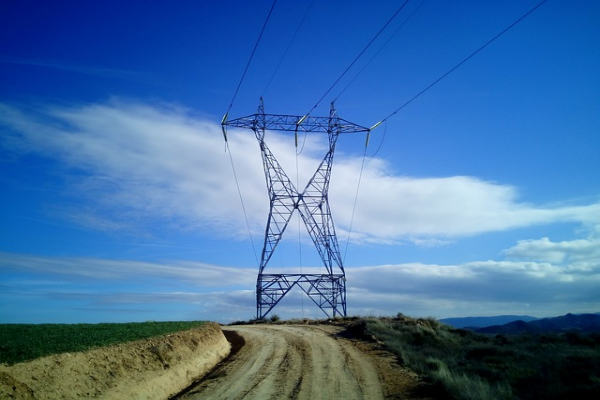

二、按形状分类：结构美学与力学平衡
杆塔的形状不仅影响外观，更与力学性能密切相关。常见形状分类如下：
1.酒杯型（B）
-特点：塔身呈倒“酒杯”状，适用于高压交流线路。
-应用：220kV及以上线路常见，如±500kV直流线路的直线塔。
2.猫头型（M）
-特点：塔头呈“猫头”状，适用于耐张和转角塔。
-应用：广泛用于35kV至500kV线路的耐张段。
3.干字型（G）
-特点：塔身呈“干”字结构，适用于特高压直流线路。
-应用：±800kV特高压直流线路的耐张塔和终端塔。
4.门型（Me）
-特点：双柱支撑，适用于双回路线路。
-应用：500kV及以上同塔双回线路，如华东电网的输电线路。
5.V字型（V）
-特点：双斜柱支撑，适用于山区或大跨度场景。
-应用：跨越峡谷或丘陵地带的输电线路。
6.上字型（S）
-特点：导线呈三角形布置，适用于雷电和冰冻较轻的地区。
-应用：110kV及以下电压等级线路。
三、按材料分类：性能与成本的权衡
杆塔材料的选择需综合考虑强度、成本及环境适应性：
1.钢筋混凝土杆
-特点：适用于66kV及以下线路，具有耐腐蚀性。
-局限：强度较低，难以满足特高压需求。
2.角钢塔
-特点：由角钢焊接而成，结构灵活，适用于多回路线路。
-应用：110kV至500kV线路的耐张塔和转角塔。
3.钢管塔
-特点：强度高、风阻小，适用于特高压和大跨度场景。
-应用：±800kV特高压直流线路及跨江河大跨越塔。
4.复合材料杆塔
-特点：轻质高强，抗腐蚀，但成本较高。
-应用：沿海或化工区线路，减少维护需求。
四、按回路数量分类：空间利用与经济性
回路数量直接影响线路走廊宽度和投资成本：
1.单回路杆塔
-特点：仅承载单回路导线，经济性最优。
-应用：传统输电线路的主流选择。

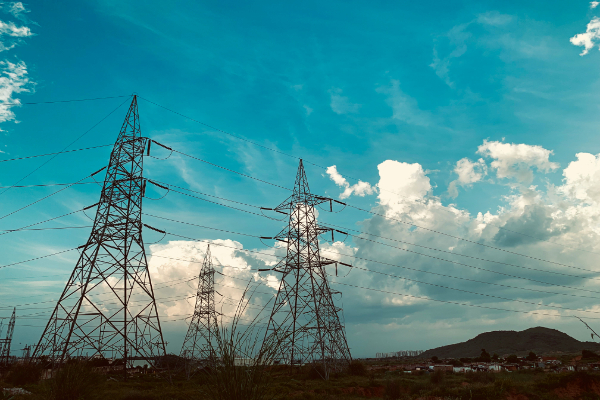

2.同塔双回路杆塔（S）
-特点：节省走廊空间，适用于城市密集区。
-应用：500kV及以上线路，如粤港澳大湾区输电网络。
3.同塔多回路杆塔（T/Q）
-特点：三回路或四回路设计，最大化空间利用率。
-应用：特高压输电线路，如±1100kV吉泉线。
五、按稳定性分类：结构设计的核心考量
杆塔的稳定性直接关系到安全运行：
1.自立式杆塔
-特点：无需拉线，结构独立，适用于平坦地形。
-应用：平原地区的输电线路。
2.拉线式杆塔（L）
-特点：通过拉线平衡横向荷载，节省材料成本。
-应用：山区或地势复杂区域，如西南电网的山地线路。
输电线路杆塔的分类体系体现了工程设计的科学性与创新性。从功能、形状到材料和稳定性，每一类杆塔都针对特定场景进行了优化。随着特高压、柔性直流等新技术的发展，杆塔设计将向更轻量化、智能化方向演进。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
