瞬态抑制二极管怎么测好坏？瞬态抑制二极管使用方法
在现代电子设备中，瞬态抑制二极管（Transient Voltage Suppressor,TVS）扮演着至关重要的角色。TVS是一种专门用于保护电路免受瞬间过电压冲击的半导体器件。它能够迅速导通以吸收浪涌电流，从而防止敏感元件因电压尖峰而损坏。本文将详细讲解如何检测TVS的好坏，并介绍其正确的使用方法。

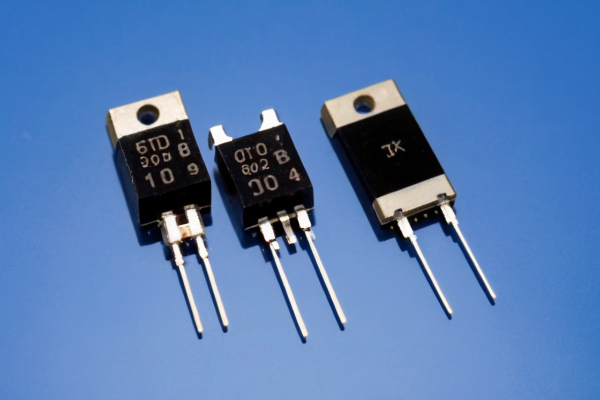

一、什么是瞬态抑制二极管？
瞬态抑制二极管（TVS）是一种双向雪崩型或齐纳型二极管，专为承受和钳制瞬间高能量脉冲而设计。当电路遭遇雷击、电磁干扰或其他原因引起的电压突变时，TVS可以快速响应，将其箝位在一个安全水平，保护下游电路不受损害。
TVS的主要特性包括：
-低钳位电压：能够在最小的电压下开始导通，有效地限制过电压。
-大浪涌电流能力：能够承受短时间内极大的电流而不损坏。
-快速响应时间：反应速度极快，通常在皮秒级别，确保对瞬态事件的有效防护。
-双向保护：适用于正向和反向两种方向的过电压保护。
二、如何检测瞬态抑制二极管的好坏？
准确地判断TVS是否完好无损对于确保电路的安全运行至关重要。以下是几种常用的检测方法：
（1）使用万用表检测
虽然万用表不是最专业的工具，但在某些情况下仍可用于初步检查TVS的状态。具体步骤如下：
1.准备工具：准备好数字万用表，选择二极管测试模式（通常标记为“Diode”或“D”）。
2.测量正向电阻：将万用表的红表笔连接到TVS的阳极端（通常是标有正号的一端），黑表笔连接到阴极端。记录读数。
3.测量反向电阻：交换表笔的位置，再次测量反向电阻。同样记录读数。
4.比较结果：正常的TVS在正向方向上会有较低的电阻值（几欧姆至几十欧姆之间），而在反向方向上则会显示较高的阻抗（无穷大或接近无穷大）。如果两个方向的读数差异不大，或者任一方向的读数异常，则表明TVS可能已经损坏。
（2）使用示波器检测
示波器是检测TVS性能的理想工具，因为它能够捕捉和分析瞬态信号。以下是具体的检测步骤：
1.搭建测试电路：构建一个简单的测试电路，包含电源、限流电阻、待测TVS以及示波器探头。
2.施加瞬态电压：使用高压脉冲发生器或人工模拟瞬态电压源，向电路施加预定的电压脉冲。
3.观察响应：通过示波器观察TVS的响应情况。正常工作的TVS会在输入电压超过其阈值后立即导通，并将输出电压箝位在其设定的最大允许值。
4.分析数据：记录并分析示波器上的波形，评估TVS的性能指标，如箝位电压、最大脉冲功率等。
（3）使用专用测试仪检测
市面上有许多专门用于测试TVS和其他ESD保护器件的仪器。这些仪器能够提供更精确的测试结果，并支持多种测试参数的配置。以下是使用专用测试仪的基本步骤：
1.准备测试仪：根据需要选择合适的测试仪器，并按照说明书进行设置。
2.连接被测件：将待测TVS正确连接到测试仪的相应接口。
3.执行测试程序：启动测试程序，让仪器自动完成一系列的性能测试。
4.查看报告：测试完成后，仪器会生成详细的测试报告，其中包括各项关键参数的结果，如漏电流、击穿电压、恢复时间等。
三、TVS的正确使用方法
了解如何正确使用TVS是确保其发挥最佳保护作用的前提。以下是一些基本的使用指南：
1.正确安装位置
TVS应安装在靠近被保护电路的关键节点处，以便最大限度地减少过电压对其的影响。理想情况下，TVS应该直接并联在易受攻击的信号线上或电源线两端。
2.考虑箝位电压
选择具有适当箝位电压的TVS非常重要。箝位电压应略低于所保护电路的额定工作电压，但又不能太低，以免影响电路的正常运行。一般来说，箝位电压的选择应在目标电路的额定电压之上5V至10V之间。
3.配置适当的限流电阻
为了限制流入TVS的电流峰值，通常需要在TVS前面串联一个限流电阻。这个电阻不仅有助于减小瞬态电流，还可以延长TVS的使用寿命。限流电阻的值应根据具体的应用场景和TVS的数据手册来确定。
4.注意散热设计
TVS在吸收瞬态能量时会产生热量，因此良好的散热设计对于维持其长期稳定运行至关重要。可以通过增加PCB面积、使用热沉或散热片等方式来提高散热效果。
5.综合考虑其他保护措施
虽然TVS提供了强大的瞬态保护功能，但它并不是唯一的解决方案。结合其他保护措施，如滤波器、保险丝和熔断器等，可以进一步增强电路的整体安全性。
瞬态抑制二极管（TVS）作为一种高效的瞬态电压保护器件，在现代电子设备中得到了广泛应用。通过掌握正确的检测方法和使用技巧，我们可以更好地利用TVS的功能，保障电路的安全性和可靠性。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
