直流汇流箱的内部由哪些元件组成？直流汇流箱的工作原理
随着可再生能源技术的发展，尤其是太阳能光伏发电系统的广泛应用，直流汇流箱作为光伏系统中的关键组件之一，其重要性日益凸显。本文将详细介绍直流汇流箱的内部结构、各个元件的功能以及它的工作原理，旨在为读者提供一个全面而深入的理解。

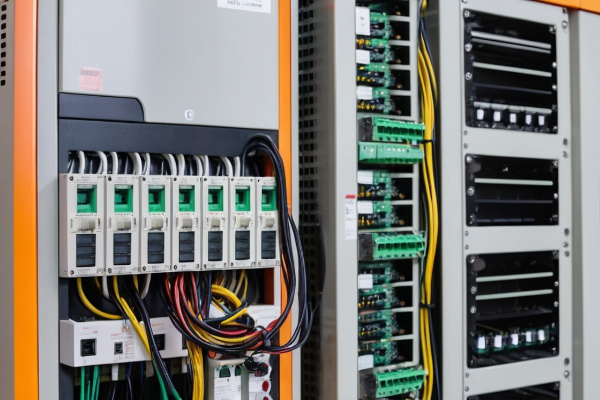

一、直流汇流箱的内部组成
直流汇流箱通常安装在光伏阵列与逆变器之间，用于汇集来自多个光伏模块串的电流，并将其传输至逆变器进行后续处理。其内部主要由以下几个部分组成：
1.断路器（Circuit Breaker）：每个光伏串连接到汇流箱时都会配备一个断路器。这不仅能够保护电路免受过载和短路的影响，而且方便了系统的维护与故障排除，允许操作人员在不中断整个系统的情况下对特定光伏串进行检修或更换。
2.防雷保护装置（Surge Protective Devices,SPDs）：由于光伏系统通常暴露于户外环境中，容易遭受雷击等自然灾害的影响。SPDs的主要作用是吸收瞬态电压峰值，防止这些高峰值损坏下游设备。
3.熔断器（Fuses）：作为另一层电气保护措施，熔断器能够在电流超出安全范围时迅速切断电路，避免因过流导致的火灾或其他安全事故。
4.接线端子（Terminal Blocks）：用于实现不同组件之间的电气连接，确保电流能够高效且安全地从光伏模块流向逆变器。
5.监控系统（Monitoring System）：现代直流汇流箱往往集成有智能监控系统，可以实时监测各光伏串的电压、电流等参数，帮助用户及时发现并解决潜在问题。
6.接地系统（Grounding System）：良好的接地设计对于保证系统的安全性至关重要。通过将直流汇流箱妥善接地，可以有效地减少电磁干扰，提高整体系统的稳定性。
二、直流汇流箱的工作原理
直流汇流箱的核心功能在于将分散的光伏能量集中起来，并以一种更加稳定的形式输出给逆变器。具体来说，它的运作流程如下：
-能量收集：首先，每组光伏模块产生的直流电会通过电缆被引导至直流汇流箱内的相应输入端口。这里需要注意的是，为了优化系统效率，通常会对光伏模块进行串并联组合，使得每一串都能产生接近的理想工作电压。
-保护与分配：当电流进入汇流箱后，首先经过断路器和熔断器提供的双重保护。一旦检测到异常情况（如过载或短路），这些保护装置会立即动作，切断相关电路，从而防止事故扩大。此外，直流汇流箱还会根据实际需求对电流进行合理分配，确保所有光伏串都能够均匀地向逆变器供电。
-防雷与稳压：考虑到光伏系统可能遭遇的各种恶劣天气条件，特别是雷暴天气，直流汇流箱内置的SPD会在瞬间响应，吸收任何可能侵入的浪涌电流，保障后续设备的安全运行。同时，某些高端型号还配备了专门的稳压电路，用以维持输出电压在一个相对稳定的水平，进一步提升了系统的可靠性。
-数据采集与远程监控：借助先进的传感器技术和通信接口，直流汇流箱能够实时采集各种运行数据，并通过网络上传至云端服务器或者本地管理系统。这样一来，无论是运维人员还是电站管理者都可以随时随地掌握电站的健康状况，及时采取必要的维护措施。
直流汇流箱虽然只是光伏系统中的一个小部件，但它所承担的角色却是不可忽视的。通过对光伏模块产生的电力进行有效的管理和整合，直流汇流箱不仅提高了整个系统的发电效率，同时也极大地增强了系统的可靠性和安全性。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
